E2000/APC-zu-FC/APC-Singlemode-Glasfaser-Patchkabel, G.657.A2, LSZH Gelb, 3,0 mm, 4 m

Willkommen beim Kauf des E2000/APC-zu-FC/APC-Singlemode-Glasfaser-Patchkabels, g.657.a2, lszh gelb, 3,0 mm, 4 m in unserer Fabrik. Als einer der führenden Hersteller und Lieferanten in China freuen wir uns auch über kundenspezifische Bestellungen. Informieren Sie sich jetzt über den Preis und das Angebot.

Dieses Patchkabel vereint einE2000/APC-Anschlussan einem Ende und anFC/APC-Anschlussam anderen Ende. Die 8-Grad-Winkelpolitur von APC trägt dazu bei, Rückreflexionen zu reduzieren, wodurch das Kabel für optische Singlemode-Verbindungen geeignet ist, bei denen die Kontrolle der Rückflussdämpfung wichtig ist. FOCC kann dieses Kabel mit kundenspezifischer Länge, Mantelmaterial, Steckertyp, Etikett, Verpackung und optischen Testanforderungen liefern.

Produktübersicht

Bei diesem Produkt handelt es sich um einSinglemode-Simplex-Glasfaser-Patchkabelgebaut mitG.657.A2 biegeunempfindliche optische Faser. Im Vergleich zu herkömmlichen Singlemode-Fasern bietet G.657.A2 eine bessere Biegeleistung in kompakten Routing-Umgebungen und eignet sich daher für Glasfaserverteiler, Wandkästen, Geräteräume, FTTH-Zugangspunkte und schmale Kabelführungspfade. Das interne Schulungsmaterial des FOCC klassifiziert G.657 als biegefeste Faser, die häufig in FTTH-Anwendungen verwendet wird, und Singlemode-Faser wird typischerweise für Kommunikationssysteme über große Entfernungen verwendet.

Das Kabel nimmt a an3,0 mm LSZH gelber Außenmantel. LSZH-Material eignet sich für Kommunikationsumgebungen in Innenräumen, in denen geringe Rauchentwicklung und Halogenfreiheit erforderlich sind. In den Produktschulungsmaterialien des FOCC werden PVC und LSZH als gängige Kabelmantelmaterialien für Innenräume identifiziert, während LSZH in wichtigen Innenräumen verwendet wird, da es die Rauch- und Giftgasentwicklung bei Bränden reduziert.

Der gelbe Mantel folgt der üblichen Farbkonvention für Singlemode-Kabel. In internen FOCC-Schulungsinhalten wird außerdem darauf hingewiesen, dass Singlemode-Innenkabel im Allgemeinen gelb sind, während Multimode-Innenkabel je nach Fasertyp üblicherweise orange oder in anderen Farben erhältlich sind.

Beschreibung des Anschlusses

E2000/APC-Anschluss

DerE2000/APC-Anschlussist ein Push-{0}}Pull-Glasfasersteckverbinder, der mit einem ausgestattet istAutomatischer Verschluss aus Metall. Die Verbindungsstruktur ähnelt der von SC, verwendet jedoch einen Verriegelungsmechanismus anstelle einer Gewindekupplung, was die Installation und Entfernung komfortabler macht.

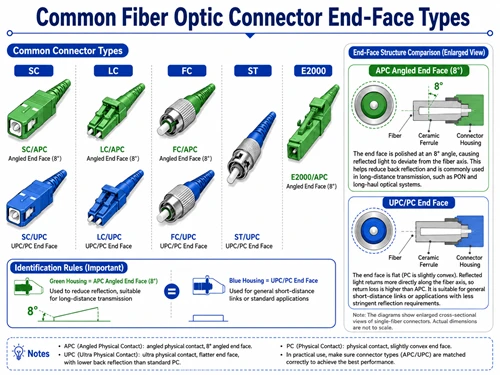

Der Stecker verwendet eine federbelastete Keramikhülse. DerDie APC-Version verfügt über eine 8-Grad-Winkelpolitur, wodurch eine sehr geringe Rückreflexion erreicht wird. E2000-Steckergehäuse bestehen üblicherweise aus Metall, und die APC-Version ist normalerweise mit einem gekennzeichnetgrünes Gehäuse oder grüne Führungshülsenbeschichtung. Die SM/PC-Version ist grundsätzlich blau. Seine selbst-schließende Staubklappe schützt die Endfläche der Ferrule vor Staubverschmutzung, wenn der Steckverbinder nicht zusammengesteckt ist.

Hinsichtlich der optischen Leistung eine hohe-QualitätE2000/APC-Anschlussbietet typischerweise einen Einfügungsverlust vonweniger als 0,3 dB, während die APC-Rückflussdämpfung üblicherweise das erreichen kannGrößer oder gleich 50–60 dB Pegel. Für die mechanische Haltbarkeit unterstützen viele HerstellerangabenGrößer oder gleich 500 Paarungszyklen, wobei die Dämpfungsschwankung nach wiederholter Paarung typischerweise innerhalb kontrolliert wirdKleiner oder gleich 0,1–0,2 dB, gemäß den Testanforderungen der Telcordia GR-326- oder IEC 61300-Serie.

Obwohl der E2000-Stecker über einen Schutzverschluss verfügt, ist für die Wartung dennoch eine regelmäßige Reinigung erforderlich. Vor und nach dem Betrieb sollte die Endfläche der Ferrule mit einem Faserreinigungsstift oder einem fusselfreien Alkoholtupfer gereinigt werden, um Fingerabdrücke, Öl und Staub zu vermeiden. Es wird außerdem empfohlen, die Endfläche mit einem Faserinspektionsmikroskop zu untersuchen, um sicherzustellen, dass keine Kratzer oder Verunreinigungen vorhanden sind, um eine stabile Leistung der optischen Verbindung sicherzustellen.

FC/APC-Anschluss

DerFC/APC-Anschlussist ein zylindrischer Glasfaserstecker mit einer Metallkupplungsstruktur mit Gewinde. Es eignet sich für Anwendungen, die eine stabile mechanische Verriegelung, Vibrationsfestigkeit und wiederholtes Stecken erfordern.

Seine Struktur umfasst eine Gewindehülse und eine Präzisionskeramikzwinge. Bei der Installation wird der Stecker durch Anziehen der Überwurfmutter verriegelt und sorgt so für eine sichere und stabile optische Verbindung. Dieses Patchkabel verwendet einFC/APC-Anschluss, was bedeutet, dass der FC-Anschluss mit einem abgeschlossen ist8 Grad abgewinkelte APC-Politur.

Im Vergleich zu FC/PC,FC/APCReduziert die optische Reflexion durch abgewinkeltes Polieren der End{0}} erheblich, wobei die Rückflussdämpfung typischerweise erreicht wirdGrößer oder gleich 60 dB. Es eignet sich für CATV-Systeme, PON-Netzwerke, Fernübertragungsverbindungen, optische Verteilerrahmen und andere Singlemode-Anwendungen, bei denen eine geringe Reflexion erforderlich ist. Der typische Einfügungsverlust liegt bei ca0,2–0,3 dB, abhängig von Produktionsqualität und Testbedingungen.

Die mechanische Lebensdauer von FC-Steckern kann erreicht werden1,000+ Paarungszyklenunter Dauerhaftigkeitstestbedingungen gemäß IEC 61300-2-2. Der Steckverbinder bietet auch bei Stößen, Zugbelastungen und anderen Umweltbelastungen eine gute Zuverlässigkeit.

Während des Gebrauchs sollte der FC/APC-Stecker schrittweise festgezogen werden. Übermäßiger Kraftaufwand sollte vermieden werden, um Schäden an der Keramikhülse oder Adapterhülse zu vermeiden. Die Endfläche des Steckers muss sauber bleiben, da Öl, Staub und Partikelverschmutzung die Einfügedämpfung erhöhen und die Rückflussdämpfung verschlechtern können.

Fasertyp und Biegung-Unempfindliche Leistung

Dieses E2000/APC-zu-FC/APC-Singlemode-Patchkabel ist ausgestattet mitG.657.A2 biegeunempfindliche optische Faser, konzipiert für stabile Leistung in kompakten Indoor-Routing-Umgebungen. Im Vergleich zu herkömmlichen G.652.D-Singlemode-Fasern bietet G.657.A2 eine höhere Widerstandsfähigkeit gegen Makro-Biegeverluste und ist damit eine praktische Wahl für FTTH-, FTTx-, PON-Netzwerke, ODF-Schränke, wandmontierte Glasfaserkästen und Geräteräume mit hoher Dichte.

Das Kabel unterstützt die Standard-Singlemode-Übertragung1310 nm und 1550 nm, während das biegeunempfindliche Faserdesign dazu beiträgt, zusätzliche Dämpfung zu reduzieren, die durch enge Verlegung, Kabelaufwicklung, Tray-Management oder begrenzten Installationsraum verursacht wird. Bei einem kurzen 4-m-Jumper ist die Faserdämpfung selbst sehr gering; Bei der Bereitstellung eines realen Netzwerks wird die Gesamtleistung der Verbindung hauptsächlich von der Qualität des Steckverbinders, der Sauberkeit der Endflächen, der Biegekontrolle und der Einfügungsdämpfung beeinflusst.

G.657.A2 ist mit G.652.D-Singlemode-Systemen kompatibel, sodass dieses Patchkabel in bestehenden OS2-Singlemode-Netzwerken verwendet werden kann, ohne die Übertragungsplattform zu ändern. Dies gibt Ingenieuren mehr Flexibilität bei der Schaltschrankverkabelung, dem Patchpanel-Anschluss und der Wartung des Zugangsnetzwerks.

Kabelkonstruktion und Materialdesign

Das Kabel verwendet aSimplex-Rundkabelstrukturmit einem3,0 mm Außendurchmesser. Die Konstruktion umfasst eine 9/125-µm-Singlemode-Glasfaser, eine Schutzbeschichtung oder eine dichte -Pufferschicht, ein Verstärkungselement aus Aramidgarn und eine Außenschichtgelbe LSZH-Jacke.

DerAramidgarnverstärkungVerbessert die Zugfestigkeit bei der Handhabung und Installation und trägt dazu bei, die Glasfaser vor übermäßiger Zugbeanspruchung zu schützen. Im Vergleich zu dünneren 0,9-mm- oder 2,0-mm-Kabelkonstruktionen bietet der 3,0-mm-Mantel einen besseren mechanischen Schutz und eignet sich besser für wiederholtes Patchen, Schaltschrankverlegung und den Betrieb in Telekommunikationsräumen.

DerLSZH, Low Smoke Zero Halogen, Manteleignet sich für Verkabelungsumgebungen im Innenbereich, in denen flammhemmende Leistung, geringe Rauchemission und eine reduzierte Freisetzung von Halogengasen wichtig sind. Es wird häufig in Kommunikationsräumen, Datenschränken, Gebäudeverkabelungssystemen, FTTH-Innenverteilungspunkten und anderen kontrollierten Innenanwendungen eingesetzt.

Dergelbe Jackefolgt der standardmäßigen Farbidentifizierungspraxis für Singlemode-Glasfaserkabel und erleichtert Installateuren und Wartungsteams die Unterscheidung von Singlemode-Links von Multimode-Links bei der Verkabelungsverwaltung.

Optische und mechanische Leistung

Qualitätskontrolle und Lieferunterstützung

Jedes Kabel kann vor dem Versand einem optischen Leistungstest unterzogen werden. Zu den Standardprüfpunkten können Einfügedämpfung, Rückflussdämpfung, Prüfung der Steckerendfläche, Überprüfung des Kabelaussehens, Längenprüfung und Verpackungsprüfung gehören.

Für Projekte mit höheren Anforderungen können Prüfberichte und individuelle Kennzeichnungen nach Vorgabe des Käufers erstellt werden. Zu den verfügbaren Anpassungen gehören Steckerkombination, Kabellänge, Manteldurchmesser, Mantelmaterial, Farbe, Manschettenstil, Verpackungsmethode und Testdokumentation.

Häufige Fehler und Leitfaden zur Fehlerbehebung

End-Verunreinigung oder Kratzer:Dies ist eine der häufigsten Ursachen für den Ausfall von Glasfaser-Patchkabeln. Reinigen Sie die Endfläche des Steckverbinders regelmäßig mit einem Faserreinigungsstift, einem Reinigungstupfer oder anderen geeigneten Faserreinigungswerkzeugen. Wenn die Einfügungsdämpfung erheblich ansteigt, beispielsweise über 0,5 dB, oder die Rückflussdämpfung abnimmt, entfernen Sie das Patchkabel und prüfen Sie, ob die Endfläche Staub, Ölflecken, Fingerabdrücke oder Kratzer aufweist. Verwenden Sie zur Überprüfung ein Faserinspektionsmikroskop. Ersetzen Sie bei Bedarf den Stecker oder polieren Sie die Endfläche neu.

Übermäßiges Biegen oder Faserbruch:Überprüfen Sie den Kabelverlauf und stellen Sie sicher, dass das Patchkabel über den empfohlenen Biegeradius hinaus gebogen wurde oder einer übermäßigen Zugkraft ausgesetzt wurde. Übermäßiges Biegen oder Zug kann die innere Faser beschädigen oder den optischen Verlust erhöhen. Stellen Sie sicher, dass das Kabel reibungslos verläuft, und vermeiden Sie scharfe Biegungen hinter Schränken, an Wandecken oder an Kabelführungskanten.

Schnittstellenkonflikt:Stellen Sie sicher, dass der Geräteanschlusstyp mit dem Patchkabel-Anschlusstyp übereinstimmt. Unterschiedliche Schnittstellen wie APC vs. UPC oder FC vs. SC sollten nicht direkt verbunden werden. Falsches Stecken kann zu starker Reflexion, hoher Einfügungsdämpfung oder einer Beschädigung des Steckers führen. Verwenden Sie einen geeigneten Adapter oder ersetzen Sie das Patchkabel bei Bedarf durch den richtigen Steckertyp.

Lose Paarung:Prüfen Sie, ob der Stecker richtig verriegelt ist. Die Mutter des FC-Steckers sollte fest angezogen sein und der E2000-Stecker sollte vollständig in die Verriegelungsposition eingeführt sein. Ein lockerer Kontakt kann zu hohen Verlusten, instabiler Signalübertragung oder zeitweisem Verbindungsausfall führen.

Faserbruch:Wenn die optische Verbindung kein Signal oder eine extrem hohe Dämpfung aufweist, verwenden Sie ein OTDR, um die Fehlerstelle zu lokalisieren. Überprüfen Sie, ob der Faserkern aufgrund von Installationsschäden, starken Stößen oder übermäßiger Spannung gebrochen ist. Reparieren Sie die gebrochene Stelle gegebenenfalls durch Schmelzspleißen oder ersetzen Sie das Patchkabel, wenn eine Reparatur nicht praktikabel ist
