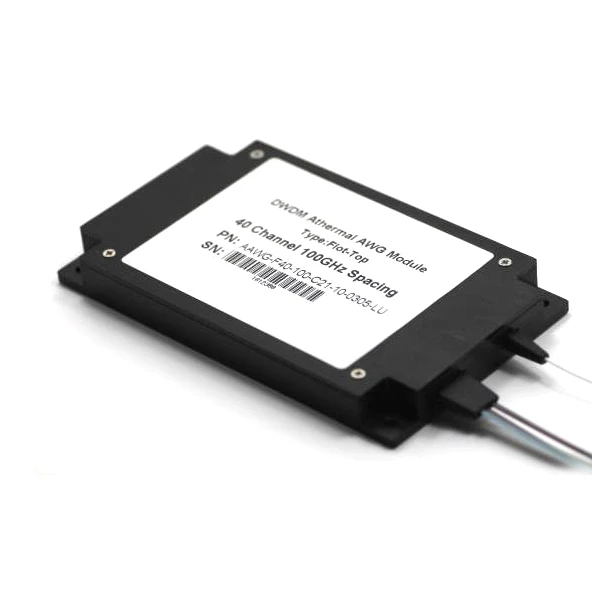

Willkommen, zum der 100ghz 40 Kanäle c21-c60 Doppelfaser cwdm Multiplexer mit 1310nm Hafen mit unserer Fabrik zu kaufen. Als einer der führenden Hersteller und Zulieferer in China begrüßen wir auch die maßgeschneiderten Aufträge. Konsultieren Sie den Preis und das Angebot mit uns jetzt.
● Technische Informationen:
Unser neues Gerät AWG-Modul basiert auf der Silica auf Silizium-Technologie und es ist keine elektrische Energie erforderlich. Das Produkt bietet hohe Stabilität und Zuverlässigkeit und hat eine geringe Packungsgröße. Das Produkt ist Telcordia GR-1221-CORE qualifiziert und RoHS-konform.
● Eigenschaft:
► Athermendesign arbeitet über Betriebstemperaturbereich;
► Große Kanalnummer;
► Kompakte Größe;
► Hohe Stabilität und Zuverlässigkeit;
► Niedriger Einfügungsverlust, hohe Isolationssteigerung System Margin.
● Anwendungen:
► WDM-Übertragung;
► Metro- und Langstreckennetz
● Standardkonformität:
► Telcordia GR-1221-CORE
► RoHS

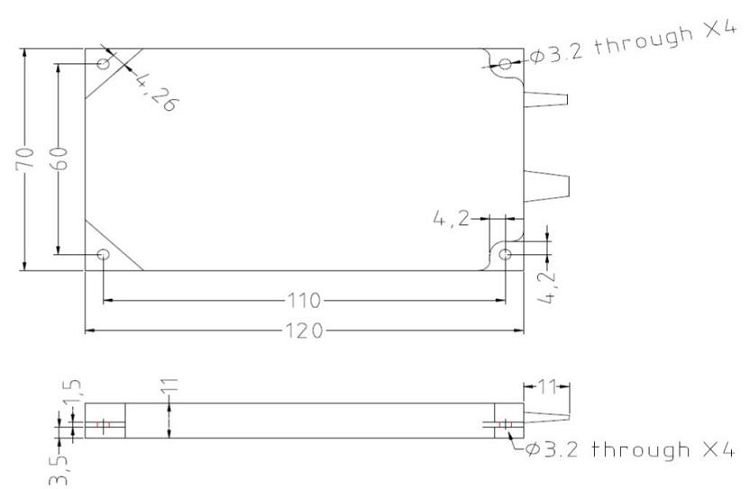

● Mechanische Dimension:
● Technische Daten:
Parameter | Einheit | Wert | ||
Pass Band-Typ | - | Flach-top | Gaußer | |
Kanalabstand | GHz | 100 | ||
Kanalnummer | CH | 48/40 | ||
Wellenlängengenauigkeit | Nm | ± 0,05 | ||
1dB Pass Band | Nm | ≥0,38 | ≥0.2 | |
3dB Pass Band | Nm | ≥0,58 | ≥0.4 | |
Einfügungsverlust1 | DB | ≤6.0 Typ.4.5 | ≤3.5 Typ.2.8 | |
Kräuselung | DB | ≤0,5 | ≤1,5 | |
Gleichmäßigkeit | DB | ≤1,5 | ≤1,5 | |
Angrenzendes Übersprechen | DB | ≥23 | ≥26 | |
Nicht-angrenzendes Übersprechen | DB | ≥29 | ≥35 | |
Gesamtübersprechung | DB | ≥21 | ||
Polarisationsabhängiger Verlust (PDL) | DB | ≤0,5 Typ.0.25 | ≤0,7 Typ.0.35 | |
PMD2 | Ps | ≤0,5 | ||
Chromatische Dispersion2 | Ps / nm | ± 20 | ||
Rückflussdämpfung | DB | ≥40 | ||
Faser | Eingangsanschluss | Mm | Φ0.9 | |
Ausgangsband | - | - | ||
Ausschwärmen | Mm | Φ0.9 | ||
Betriebs-Temperatur | ℃ | -5 ~ + 65 | ||
Lagertemperatur | ℃ | -40 ~ + 85 | ||
Paket | Mm | 120 × 70 × 11 | ||
Notizen:
1) Alle Spezifikationen basieren auf den Geräten ohne Anschlüsse und garantieren über Wellenlänge, Polarisation und Temperatur.
2) PMD- und chromatische Dispersionswerte werden durch Design garantiert.
3) IL ist 0,3 dB höher, RL ist 5 dB niedriger für jeden angeschlossenen Verbinder.
GAAWG | X. | X. | XX | XXX | XX | X. | XX | XX | X. | X. | |
Kanalabstand | Spektrum | WDM | Port-Konfiguration | Start Wellenlänge | Verpackung | Faser | Faser | Steckverbinder | |||
H = HCX | 1 = 100GHz | F = Flat-top | M = Mux | 32 = 32 Kanäle | C21 = C21 | ST = Standard Metallbox | 1 = Bare Fiber | Eingang | Ausgabe | Eingang | Ausgabe |
AAWG = | 2 = 50 GHz | G = Gaussian | D = Demux | 40 = 40 Kanäle | H21 = C21 | 1U = 19 "1U Rack | 2 = 900um Loose Tube | 10 = 1,0m | 10 = 1,0m | 0 = Keine | 0 = Keine |
3 = Interleaved 50GHz | MD = | ... | C22 = C22 | 2U = 19 "2U Rack | NA = N / A | 12 = 1,2m | 12 = 1,2m | 1 = FC / UPC | 1 = FC / UPC | ||
3 = | 48 = 48 Kanäle | H22 = C22 | XX = | X = Kundenspezifisch | ... | ... | 2 = FC / APC | 2 = FC / APC | |||
4 = | 80 = 80 Kanäle | ... | 15 = 1,5m | 15 = 1,5m | 3 = SC / UPC | 3 = SC / UPC | |||||
34 = | 88 = 88 Kanäle | C60 = C60 | NA = N / A | NA = N / A | 4 = SC / APC | 4 = SC / APC | |||||
7 = | 96 = 96 Kanäle | H60 = H60 | XX = | XX = | 5 = 6 = LC / UPC | 5 = 6 = LC / UPC | |||||
8 = Demux & 1310 & Montoring | ... | 6 = LC / APC | 6 = LC / APC | ||||||||
78 = | XX = | XX = | XX = | ||||||||
XX = Kundenspezifisch | |||||||||||
