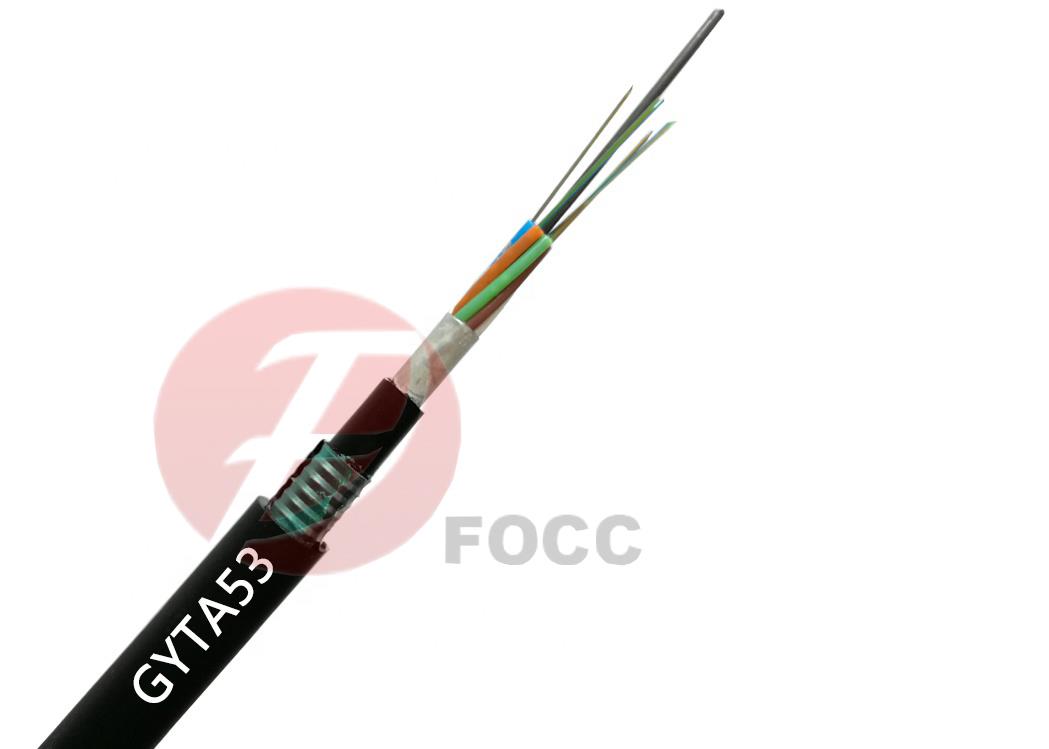

Standschlauchkabel mit Aluminiumband (GYTA)

Die Fasern, entweder vom Single- oder Multi-Mode-Typ, befinden sich in einem losen Schlauch aus hochmoduligem Kunststoff. Die Schläuche sind mit einer wasserbeständigen Füllmasse gefüllt. Ein manchmal mit Polyethylen (PE) ummantelter Stahldraht für Kabel mit hoher Faserzahl befindet sich in der Mitte des Kerns als metallisches Festigkeitselement. Röhren (und Füllstoffe) werden um das Festigkeitselement herum zu einer kompakten und kreisförmigen Kabelseele angeordnet. Um die Kabelseele wird ein Aluminium-Polyethylen-Laminat (APL) aufgebracht, das mit der Füllmasse gefüllt ist, um das Eindringen von Wasser zu verhindern. Anschließend wird das Kabel mit einer PE-Ummantelung versehen.

Eigenschaften

Eine genaue Faserüberlänge gewährleistet eine gute mechanische und Temperaturleistung

Hochfester loser Schlauch, der hydrolysebeständig ist, und spezielle Schlauchfüllmasse gewährleisten einen kritischen Schutz der Faser

Eine speziell konstruierte kompakte Struktur verhindert das Schrumpfen loser Rohre

Die folgenden Maßnahmen werden ergriffen, um die Wasserdichtigkeit des Kabels sicherzustellen

- Stahldraht als zentrales Festigkeitselement

-Lose Tubenfüllmasse

-100% Kabeladerfüllung

-APL Feuchtigkeitsbarriere

Fasertyp		G.652	G.655	50/125 ^ m	62,5 / 125 ^ m
Dämpfung (+ 20X)	850 nm			<3,0 db="">	<3,3 db="">
	1300 nm			<1,0 db="">	<1,0 db="">
	1310 nm	<0,36 db="">	<0,40 db="">
	1550 nm	<0,22 db="">	<0,23 db="">
Bandbreite	850 nm			> 500 MHz-km	> 200 Mhz-km
Bandbreite	1300 nm			> 500 MHz-km	> 500 Mhz-km
Numerische Apertur				0,200 ± 0,015 NA	0,275 ± 0,015 NA
Kabelabschneidewellenlänge λcc		<1260>	<1450>

Struktur und technische Daten

erhöht um 2 Fasern	Faserzahl	Tutuben + Füllstoffe	Max. Anzahl Fasern im Rohr	Kabeldurchmesser (mm)	Kabelgewicht (kg / km)	Stärke langfristig / kurzfristig (N)	Quetschfestigkeit lang- / kurzfristig (N / 100mm)
GYTA-2 ~ 30Xn	2 ~ 32	5	6	9.2	85	600/1500	300/1000
GYTA-32 ~ 36Xn	32 ~ 36	6	6	10.0	110	600/1500	300/1000
GYTA-38 ~ 60Xn	38 ~ 60	5	12	10.8	110	600/1500	300/1000
GYTA-62 ~ 72Xn	62 ~ 72	6	12	11.8	138	600/1500	300/1000
GYTA-74 ~ 96Xn	74 ~ 96	8	12	13.6	160	600/1500	300/1000
GYTA-98 ~ 120Xn	98 ~ 120	10	12	14.8	200	600/2000	300/1000
GYTA-122 ~ 144Xn	122 ~ 144	12	12	17	260	600/2500	300/1000
GYTA-146 ~ 216Xn	144 ~ 216	18	12	17	265	600/2500	300/1000

Hinweis: 1. Das Suffix Xn bezeichnet den Fasertyp und Einzelheiten finden Sie in der Kabelcodierungsabbildung von FOCC

2. Die Farbanordnung von Faser und Schlauch ist in der Farbidentifikationstabelle angegeben .

(GYTA)

Faserfarbe Identifizierung von losen Röhrchen mit FOCC

Die Fasern in Kabeln können durch standardmäßige Farbidentifizierung gemäß YD / T901-2001-Standard identifiziert werden.

Standardfarbidentifikation

(GYTA)01 Hinweis: A. Wenn die Faserzahl eines losen Schlauchs weniger als 12 beträgt, werden die Fasern anhand der Farbe Nr. 1 in einem Strom identifiziert.

B. bei der Standardfarbidentifikation könnte die weiße Farbe Nr. 6 durch eine Naturfarbe ersetzt werden, die als Standardfarbidentifikation W bezeichnet wird.

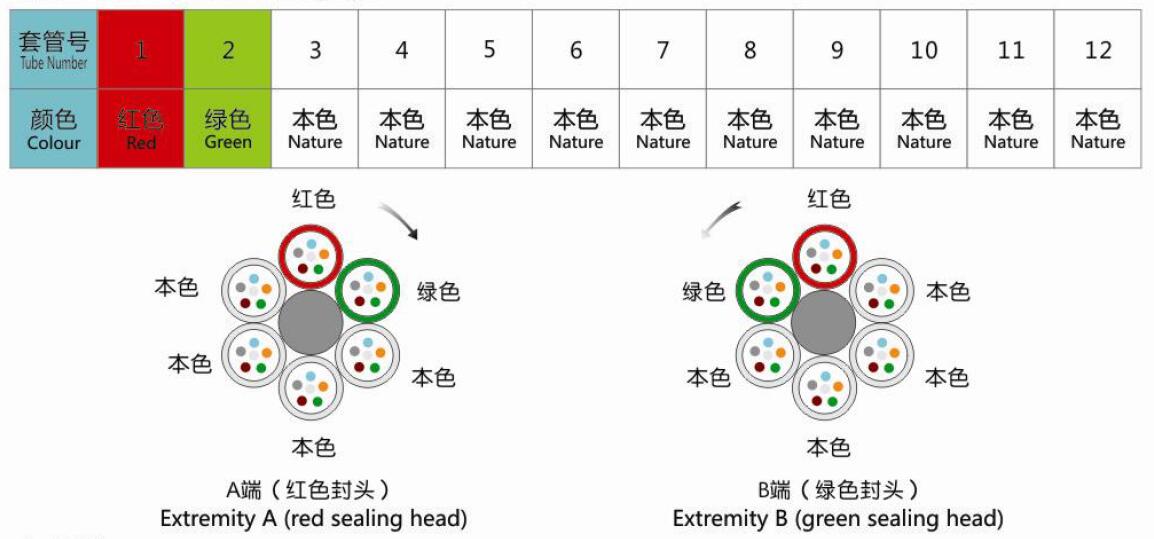

die Farbe Identifizierung von losen Rohren im Kabel

Die losen Kabelreste können mit einem Pan-Chromatographen identifiziert werden

Pilotchromatograph

(GYTA)02
