Crossover-LAN-Kabel: Pinbelegung, Verwendung und wann Sie eines benötigen

A Crossover-KabelDie Bestellung landet auf Ihrem Schreibtisch. Die eigentliche Frage ist nicht, ob die Technologie veraltet ist-sondern geht es darum, ob Sie das richtige Kabel für die tatsächliche Einsatzumgebung angeben.



Wenn Sie diese Entscheidung in einer Automobil-Schweißzelle falsch treffen, sehen Sie es mit ungeplanten Ausfallzeiten zu tun, die 20.000 -35.000 US-Dollar pro Stunde an einer Rohbaulinie kosten. In Halbleiterfabriken kann diese Zahl 100.000 US-Dollar überschreiten. Das Kabel selbst kostet 15-40 $. Dieses Verhältnis ist der einzige Punkt, auf den dieser gesamte Artikel abzielt: Die Kabelkosten sind in einem industriellen Netzwerkbudget ein Störfaktor, aber ein Kabelausfall ist ein lautes und teures Signal.

Wo Auto-MDI/MDIX Sie nicht rettet



IEEE 802.3ab machte 1999 die automatische Kabelerkennung für Gigabit-Ethernet obligatorisch. Dieser Standard gilt für kommerzielle Netzwerkgeräte. Industrielle Steuerungssysteme unterliegen unterschiedlichen Einschränkungen.

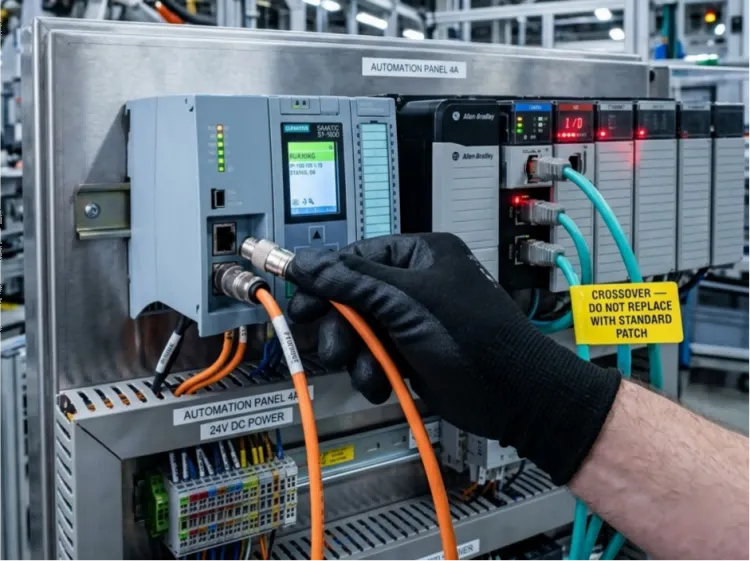

Allen-Bradley ControlLogix-Prozessoren, Siemens S7-SPS der 1500-Serie und Omron NJ--Seriensteuerungen werden häufig mit industriellen Ethernet-Ports ausgeliefert, die deterministischem Verhalten Vorrang vor automatischer Aushandlung geben. In einem PROFINET IRT-Netzwerk mit Zykluszeiten unter 1 ms kann die Controller-Firmware die automatische -Erkennung absichtlich deaktivieren und so das Verhandlungsfenster von 300–500 ms eliminieren, das die Bewegungssynchronisierung stören könnte.



Letztes Jahr rief uns ein Tier-1-Automobilzulieferer in Michigan drei Tage vor der geplanten Inbetriebnahme einer neuen Roboterschweißzelle an. Der Integrator hatte verwendethandelsübliche -Straight-Through-Kabel-in der gesamten Zelle, und der Fanuc-Controller weigerte sich, stabile Verbindungen herzustellen. Die Kabelrinnen waren bereits eingehaust und brandgeschützt. Die erneute Entnahme von vierzig Tropfen mit der richtigen Spezifikation kostete sie eine Woche verzögerten Produktionsstarts und ein Gespräch über Strafklauseln mit ihrem OEM-Kunden. Wir helfen Ihnen, dieses Szenario zu vermeiden.

Die wirklich wichtigen Spezifikationsentscheidungen

Die Pinbelegung ist der einfache Teil. Die Entscheidungen, die sich darauf auswirken, ob Ihre Installation den Abnahmetest besteht, sind Mantelmaterial, Abschirmungskonfiguration und IP-Schutzart des Steckers-, aber diese sind nicht gleichermaßen wichtig.

In Schweiß- und Schwerzerspanungsumgebungen sind EMI-Abschirmung und Mantelmaterial die beiden Spezifikationen, die Projekte zum Scheitern bringen. Alles andere kann in der Regel während der Installation behoben werden.

Standard-PVC-Ummantelungen zeigen in einer Schweißumgebung mit einer Umgebungstemperatur von 60 -70 Grad innerhalb von 8–12 Monaten eine messbare Verschlechterung. TPE- oder PUR-Ummantelungen, die für die Bedingungen M3-I3-C3-E3 ausgelegt sind, erhöhen die Kabelkosten um 35–50 %, verlängern aber die Austauschzyklen auf 3–5 Jahre. Frequenzumrichter, Servomotoren und Roboterschweißgeräte erzeugen Störungen, die bei ungeschirmten Kabeln zu Bitfehlern führen.S/FTPist die Basis für Crossover-Verbindungen innerhalb einer Roboterzelle und keine Premium-Option. Wir haben Techniker ganze Schichten lang Phantom-SPS-Fehlern nachjagen lassen, bevor sie das Kabel vermuteten, weil zeitweise auftretende EMI-bedingte Fehler in der Diagnose nicht so angezeigt werden, wie dies bei einer toten Verbindung der Fall ist.

Die IP-Schutzart und der Biegeradius des Steckverbinders sind wichtig, aber wiederherstellbar. IP67-RJ45-Anschlüsse mit Schutzart IP67 erfordern einen Mindestbiegeradius von 8x Kabeldurchmesser an der Verbindungsstelle-Wenn Ihre Kabelkanäle dies nicht ermöglichen, ist eine Nacharbeit erforderlich, die Sie jedoch durchführen können, ohne die gesamte Strecke erneut ziehen zu müssen. Wenn Sie EMI und Jacke falsch verstehen, fangen Sie von vorne an.

Wie der Kostenvergleich tatsächlich aussieht

Bei den meisten Budgetvergleichen werden Crossover-Kabel mit verwalteten Switches verglichen. Das ist der falsche Rahmen. Der aussagekräftige Vergleich besteht darin, korrekt spezifizierte Kabel mit falsch spezifizierten Kabeln in derselben Bereitstellung zu vergleichen-da der Fehlermodus nicht „Kabel funktioniert nicht“ lautet, sondern „Kabel funktioniert, bis es nicht mehr funktioniert“.

Hier ist ein schnelles Framework zur Spezifikationsüberprüfung{0}, das Sie vor jeder Angebotsanfrage ausführen können:

Wenn zwei oder mehr dieser Punkte auf Ihre Bereitstellung zutreffen, befinden Sie sich im Bereich der industriellen{0}}Spezifikationen und kommerzielle-Kabel werden Sie im ersten Jahr mehr kosten, als durch den Preisunterschied eingespart worden wäre.

Identifizieren von Crossover-Kabeln im gemischten Bestand

Werkseitig-konfektionierte Crossover-Kabel von seriösen Lieferanten tragen die sichtbare Markierung-„X-OVER“ oder „CROSSOVER“ auf der Ummantelung, manchmal mit roten Manschetten (üblich, aber nicht standardisiert).



Nicht gekennzeichnete Kabel erfordern eine Überprüfung des Verkabelungsplans. Ein qualifizierter Tester zeigt das Kreuzungsmuster als 1→3, 2→6, 3→1, 6→2 mit geradem Durchgang-durch die verbleibenden Paare. Eine Sichtprüfung an den RJ45-Anschlüssen kann eine gekreuzte Verkabelung erkennen, jedoch keine Abschlussdefekte aufdecken.



Feldkonfektionierte Crossover-Kabel im industriellen Bestand sind wartungspflichtig. Von Hand-gecrimpte Verbindungen sind die häufigste Ursache für das Scheitern der Fluke-Zertifizierung, und ein Scheitern der Zertifizierung kann zum Erlöschen der Garantie für die angeschlossenen Geräte führen. Einem unserer Kunden-einem Unternehmen für Konsumgüter in Ohio-wurde letztes Jahr ein Garantieanspruch für Servoantriebe verweigert, und zwar insbesondere deshalb, weil der Bericht des Kabeltesters einen von Hand-beendeten Jumper im Signalweg aufwies. Das 15-Dollar-Kabel wurde zu einem 4.000-Dollar-Laufwerksersatz aus dem Wartungsbudget des Unternehmens und nicht aus dem des Gerätelieferanten.

Beschaffung und Lieferzeit

Kupfer macht 60-70 % der Kabelmaterialkosten aus. Erkundigen Sie sich bei Mengenkäufen nach dem Preis. -Schließen Sie Zeitfenster – die meisten Lieferanten können die Preise bei einer bestätigten Bestellung 30 bis 60 Tage lang und bei einer Pauschalbestellung länger einhalten.

Bei Bestellungen über 500 Einheiten verhindert die Durchführung einer Spezifikationsüberprüfung vor der Einreichung der Angebotsanfrage das Hin- und Her-und-, das die Lieferung verzögert. Die vier oben genannten Spezifikationen -Temperatur, EMI, IP-Schutzart, Biegeradius-müssen bestätigt werden. Wenn Sie diese Fragen in Ihrer Standortumfrage beantworten können, können wir noch am selben Tag ein Angebot für Standardkonfigurationen erstellen.
