Willkommen zu kaufen, die 12 Stränge mtp mpo Faser Breakout Kabel singlemode gelb Faserband Kabel mit unserer Fabrik. Als einer der führenden Hersteller und Zulieferer in China begrüßen wir auch die maßgeschneiderten Aufträge. Konsultieren Sie den Preis und das Angebot mit uns jetzt.
● Technische Informationen:
FOCCs MPO-Flachbandkabel sind nach Kundenwunsch maßgeschneidert. Fan-Outs sind in einer Vielzahl von Fasertypen und mit verschiedenen Steckverbinderkonfigurationen erhältlich. Diese Baugruppen werden auf Bestellung und 100% geprüft. Jede Baugruppe wird einzeln verpackt. Diese hochwertigen Fan-Out-Baugruppen sind in kundenspezifischen Längen bis zu 2 Metern erhältlich (für jede Länge über 2 Meter, wenden Sie sich bitte an den Kundendienst). Fan-out Beine können 900μm, 2mm oder 3mm Durchmesser sein.
● Anwendung:
① Für den Einbau in den Schrankbereich oder die horizontale Patch-Erweiterung vom Konsolidierungspunkt bis zum Arbeitsplatz.
● Vorteile:
① Verwenden Sie, um einige oder alle Fasern in einem Stammkabel zu anderen Bereichen zu verteilen;
② Stifte (männlicher Typ) an einem Ende des Steckers und kein Stift (weiblicher Typ) am anderen Ende;
③ Auswahl von MPO / MTP® in 12- oder 24-Faser-Steckverbinder-Schnittstelle;
④ 100% geprüft;
⑤ Faserzählungen in 12/24/36/48/72/96/144-Fasern erhältlich;
⑥ Runde & Mini-Core-Kabelstruktur zur Beseitigung der Biegesensitivität;
⑦ Erhältlich in Single-Mode (9 / 125μm), Multi-Mode (50 oder 62,5 / 125μm) und 10Gig Faser;
⑧ Optionales Ziehaugen-Design für unterschiedliche Installationsumgebungen.
● Montageaufbau Abbildung:
● Kabel Mechanische Spezifikationen:
| Faser | Jacket Ribbon | |
OFNR | LSZH | ||
Minimaler Biegeradius (Installation) | 8 | 5,0 mm | 5,0 mm |
12 | 5,0 mm | 5,0 mm | |
Minimaler Biegeradius (Langzeit) | 8 | 2,5 mm | 2,5 mm |
12 | 2,5 mm | 2,5 mm | |
Maximale Zugfestigkeit (Installation) | 8 | 200N | 200N |
12 | 200N | 200N | |
Maximale Zugfestigkeit (Langzeit) | 8 | 80N | 80N |
12 | 80N | 80N | |
● Kabel Physikalische Spezifikationen:
| Faser | Jacket Ribbon | |
OFNR | LSZH | ||
Kabel Aussendurchmesser | 8 | 2,5 x 4,1 mm | 2,5 x 4,1 mm |
12 | 2,5 x 5,2 mm | 2,5 x 5,2 mm | |
Gewicht | 8 | 13.0kg / km | 13.0kg / km |
12 | 16,0 kg / km | 16,0 kg / km | |
Betriebs-Temperatur | 8 | -20 ℃ bis + 60 ℃ | |
12 | -20 ℃ bis + 60 ℃ | ||
● Faserleistung Spezifikationen:
Artikel | Ummanteltes Band | |||
Fasertyp | OS1 Single-Mode | OM1 Multimode | OM2 Multimode | OM3 Multimode |
Wellenlänge | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
Dämpfung | 0,4 / 0,3 | 3,0 / 1,0 | 3,0 / 1,0 | 3,0 / 1,0 |
Bandbreite | N / A | ≥200 / ≥400 | ≥160 / ≥300 | ≥1500 / ≥300 |
● Die Grundaufteilung der MTP®-Steckverbinder:
Typ und Farbe | Einfügung | Optisch | Betriebs |
Single-Mode MTP® Elite® Steckverbinder | 0,10 dB Typisch (alle Fasern) 0,35 dB Maximum (Single Fibre) 1 | > 60 dB (8 ° Winkel poliert) 2 | -40 ℃ bis 75 ℃ |
Single-Mode MTP® Standard Connector | 0,25 dB Typisch (alle Fasern) 0,75 dB Maximum (Single Fibre) 1 | > 60 dB (8 ° Winkel poliert) 2 | -40 ℃ bis 75 ℃ |
Multimode MTP® Standard Steckverbinder | 0,25 dB Typisch (alle Fasern) 0,75 dB Maximal (Einzelfaser) 1,3 | > 20 dB (0 ° flach poliert) 2,3 | -40 ℃ bis 75 ℃ |
1 IL-Test nach IEC 61300-3-4; | |||
● Empfohlene Pufferfaser und farbcodierte Anschlüsse:
Kabeltyp | Single-Mode MTP® Elite® | Single-Mode MTP® Standard | Multimode MTP® Elite® | Multimode MTP® Standard |
Bare Ribbon |
Senffarbe | Grüne Farbe | Aqua Farbe | Beige Farbe |
Flachband Cordage | ||||
Kabel Ø 2.0mm | ||||
Kabel Ø 3.0mm | ||||
Kabel Ø 3.6mm | ||||
Kabel Ø 4,5mm | ||||
Kabel Ø 5,0mm | ||||
Kabel Ø 5,5mm |
● Typische Anwendungen und Drahtkarte:
● Zahlungs-u. Verschiffen-Ausdrücke:
► Lieferung in 7 - 15 Werktagen;
► Mindestbestellmenge: 1 Stück MOQ auf Anfrage;
► Zahlungsbedingungen: L / C, D / A, D / P, T / T, Western Union, Geld Gram;
► Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat.

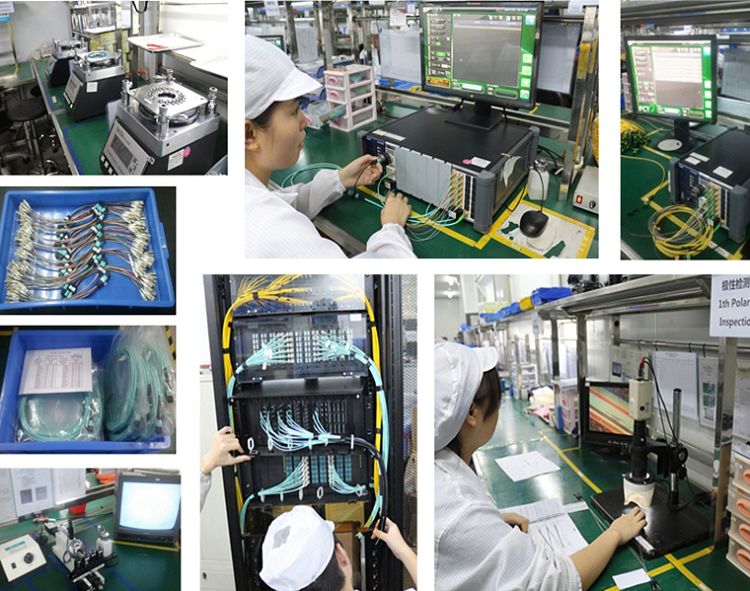

● Unser Standardwerk:
● Verwandte Bändchenkabel:
● High Density MTP ® / MPO Verkabelungssystem im Dada Center:
● Bestellangaben:
► 1 ea für individuelle statisch-freie Tasche mit Testbericht;
► Connector Customized Anfragen;
► Kabel kundenspezifische Länge;
Produktbeschreibung | Längen | Kartenkarte |
12 Faser MPO / MTP® Female-Female, OS2 | 0-80 Meter | Straight A Wire |
12 Faser MPO / MTP® Male-Female, OM2 | 0-80 Meter | Straight A Wire |
12 Faser MPO / MTP® Male-Male, OM3 | 0-80 Meter | Straight A Wire |
12 Faser MPO / MTP® Female-Female, OM1 | 0-80 Meter | Straight B Wire |
