Jeder, der den Science-Fiction-Film „Top Player“ gesehen hat, sollte wissen, dass die Leute im Film die Welt der virtuellen Realität „Oase“ nennen, während Internet-Technologiegiganten sie in Wirklichkeit das Meta-Universum nennen. Mit der Reife der zugrunde liegenden Technologie haben Hardware und Software diese Schwelle erreicht. Im Jahr 2021 wird das Konzept des „Meta-Universums“ populär werden. Tatsächlich haben Tencent, Microsoft, ByteDance, Facebook und andere Giganten bereits Maßnahmen ergriffen.
Zuvor hatte Facebook-Chef Mark Zuckerberg vorgeschlagen, Facebook als „Meta-Universum-Unternehmen“ zu bezeichnen, und hoffte, diesen strategischen Wandel in den nächsten fünf Jahren abschließen zu können. Vor kurzem hat das Ladekopfnetzwerk das von Facebook eingeführte Glasfaser-Schnellladeprodukt der CC-Linie erhalten, das auf dem Konzept des „Meta-Universums“ basiert.
Dieses Kabel ist separat mit Glasfaser- und Kupferkabel ausgelegt. Neben der Unterstützung des 60-W-PD-Schnellladens werden auch Hochgeschwindigkeits-Datenübertragungs- und Netzwerkfunktionen unterstützt. Darüber hinaus wird das Kabel auf Basis des Konzepts des „Meta-Universums“ auf den Markt gebracht, das speziell für VR-Enthusiasten entwickelt wurde. Daher ist es 5 Meter lang und erfüllt die VR-Spielanforderungen der Benutzer. Das Ladekopfnetzwerk wird dieses Kabel im Detail zerlegen, um zu sehen, wie es hergestellt ist.
1, Aussehen des dedizierten Datenkabels für Facebook Oculus VR
Die Kabel werden mit magischen Bändern zusammengebunden und angeordnet, was einen direkten Eindruck von Gewicht und Länge vermittelt.
Beide Enden des Kabels sind mit geraden Enden und Winkelstücken ausgestattet und verfügen über eine Anti-Biege-Behandlung. Das Drahtkopfgehäuse ist zum einfachen Anschließen mattiert.
Die Mitte des geraden Kopfgehäuses ist mit einem hellen Gesichtsring versehen.
Das andere Ende ist mit einem Ellenbogen versehen. Der Anschluss von VR-Geräten kann die Biegung reduzieren und das Kabel schützen.
Nahaufnahme eines USB-C-Steckers, vollständiges PIN-Design
Der Fadenkörper ist stark und flexibel und die Gesamthaut ist glatt ohne Grate.
Die gemessene Länge des gesamten Kabels beträgt ca. 5 Meter, was auch für VR-Enthusiasten gedacht ist.
Der Durchmesser des Drahtkörpers beträgt 4,5 mm.

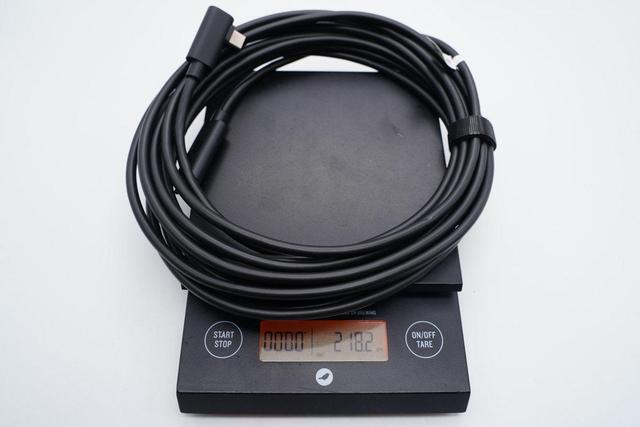

Das Gewicht beträgt ca. 218g.

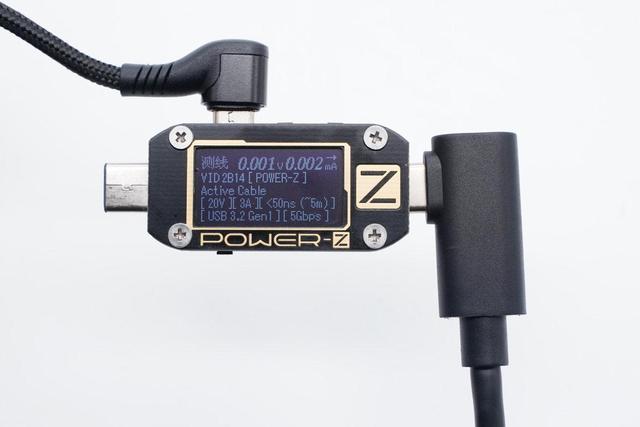

Abschließend wird mit ChargerLAB POWER － Z KM001C gemessen, dass das Kabel mit einem E-Marker-Chip und einem aktiven Kabel ausgestattet ist. Es zeigt, dass die Stromübertragungskapazität 20V3A beträgt, ein PD-Schnellladen mit maximal 60W unterstützt und die Übertragungsspezifikation USB3.2 Gen1 ist, was allgemein als USB3.0, 5Gbit/s bekannt ist.
2, Demontage des dedizierten Datenkabels für Facebook Oculus VR
Schneiden Sie das gerade Kunststoffgehäuse auseinander.
Die inneren kleinen Platten sind mit hartem Dichtungskleber und Stahlhülsen verstärkt und geschützt, und die Mitte der Stahlhülsen ist mit wärmeableitender Kupferfolie beklebt.
Demontieren Sie die Stahlhülse, kleben Sie Isolierband auf die Innenseite und höhlen Sie den entsprechenden Kupferfolienbereich aus. Die Mitte der kleinen Platine ist mit Kupferfolie beklebt, der Rand ist mit Leiminjektion fixiert und der Drahtkern ist zum Schutz ebenfalls zu einem Ganzen geformt.
Zusammenfassung der Demontage des Ladekopfnetzwerks
Obwohl es sich hierbei um ein von Facebook speziell für den VR-Bereich auf den Markt gebrachtes Produkt handelt, kann es hinsichtlich der Leistung auch für Laptops, Tablets, Mobiltelefone und andere Geräte verwendet werden, und ein Ende ist mit einem Winkel versehen, um ein besseres Benutzererlebnis beim Anschließen von Geräten zu ermöglichen. Die Kabellänge beträgt bis zu 5 Meter und erfüllt damit die Anforderungen von VR-Benutzern an lange Kabel.
Nach der Demontage des Ladekopfnetzwerks stellt sich heraus, dass der innere Aufbau der Drahtköpfe an beiden Enden grundsätzlich gleich ist, der Unterschied jedoch darin besteht, dass das gerade Ende zusätzlich mit einem E-MARKER-Chip ausgestattet ist. Darüber hinaus sind beide Enden mit der Single-Chip-Mikrocomputer-Steuerterminalfunktion STM8S003 ausgestattet. Darüber hinaus gibt es Chips, die USB-C-Signale in elektrische Signale umwandeln, die über eine Glasfaserverbindung übertragen werden. Zum Schutz und zur Wärmeableitung sind die Chips außerdem mit Kunststoffhüllen, Metallblechen und Kupferfolien abgedeckt.
Der Chip, die kleine Platine und der Drahtkern im gesamten Anschluss sind durch Spritzguss geschützt, und die äußere Stahlhülse ist durch Punktschweißen verstärkt, sodass das Design angemessen und schützend ist. Darüber hinaus stellt man beim Schneiden des Drahtkörpers fest, dass im Inneren eine große Anzahl von Keff-Stegdrähten gemischt ist, sodass das Kabel sehr flexibel und zugfest ist.
