Als ein Fortune-500-Finanzdienstleister sein Rechenzentrum von 10G- auf 100G-Konnektivität skalieren musste, hätten herkömmliche Glasfaser-Terminierungsmethoden wochenlanges manuelles Spleißen und Testen erfordert. Stattdessen setzte ihr Infrastrukturteam vorkonfektionierte MTP-Trunkkabel ein und schloss die Migration in 72 Stunden ohne Signalverlust ab. Dieses Szenario veranschaulicht, warum das Verständnis der MTP-Trunk-Mechanik für moderne Netzwerkinfrastrukturen unerlässlich geworden ist. -Diese hoch-dichten Multi---Glasfaserbaugruppen komprimieren das, was früher Dutzende einzelner Verbindungen erforderte, in einer einzigen, zuverlässigen Schnittstelle, die Geschwindigkeiten von 40G bis 400G und mehr unterstützt.
Anforderungen an die Netzwerkdichte in verschiedenen Maßstäben verstehen
Rechenzentren stehen vor einer grundlegenden Herausforderung: exponentiell wachsender Bandbreitenbedarf, der mit festem physischem Raum kollidiert. Eine typische Hyperscale-Einrichtung muss möglicherweise 10 000+ Serververbindungen in Racks mit einer Höhe von nur 42 HE unterstützen, während Edge-Bereitstellungen in Unternehmen die maximale Kapazität in Geräteschränken unterbringen müssen, die kleiner als ein Lagerraum sind.
Die Physik herkömmlicher Duplexfasern führt zu einem unvermeidbaren Engpass. Jede Duplex-Verbindung verarbeitet nur zwei Fasern und erfordert separate Anschlüsse, Patchkabel und Schalttafelplatz für jeden Stromkreis. Wenn Unternehmen auf Hunderte oder Tausende von Verbindungen skalieren, verbraucht dieser Ansatz enorm viel Platz im Rack, erhöht die Kabelüberlastung und vervielfacht die Anzahl potenzieller Fehlerquellen.
Die Multi-{0}}Fiber-Push-on-Technologie-behebt diese Einschränkungen durch parallele Glasfaserübertragung. Anstatt Signale über einzelne Faserpaare zu leiten, integrieren MTP-Trunk-Kabel mehrere optische Fasern -typischerweise 8, 12, 24 oder bis zu 144 Stränge-in einer kompakten Steckerschnittstelle. Diese architektonische Änderung führt zu einer 6- bis 12-fachen Verbesserung der Dichte im Vergleich zu Duplexverbindungen.
Die Auswirkungen gehen über die Platzersparnis hinaus. Vorkonfektionierte Baugruppen werden von bereits getesteten und zertifizierten Herstellern geliefert, wodurch Fehler bei der Feldkonfektionierung vermieden werden, die beim Fusionsspleißen vor Ort auftreten. Installationsteams können eine komplette Backbone-Verbindung in Minuten statt in Stunden bereitstellen, und die Wartungsfenster verkürzen sich erheblich, wenn für die Fehlerbehebung oder Upgrades nur Connector-Änderungen statt einer erneuten Terminierung erforderlich sind.
Reale-weltweite Auswirkungen im mittleren-Marktmaßstab
Ein SaaS-Unternehmen mit 300-Mitarbeitern, das vier regionale Rechenzentren betreibt, hat kürzlich seine Migration von der LC-Duplex- zur MTP-Infrastruktur dokumentiert. Ihr Netzwerkteam meldete eine Reduzierung der Überlastung der Kabelwege um 67 %, eine um 40 % kürzere Bereitstellungszeit für neue Geräte und -was für ihr Budget am wichtigsten ist: eine Reduzierung der jährlichen Kosten für die Kabelwartung um 35 %. Der Erfolg des Projekts hing von der Auswahl geeigneter Polaritätsmethoden und der korrekten Zuordnung der Leitungstypen zu den Kassettenmodulen ab – Entscheidungen, die bei falscher Handhabung den Einsatz zum Scheitern gebracht hätten.
Kernarchitektur: Wie Multi-Faser-Arrays eine parallele Übertragung ermöglichen
Zu seiner Gründung gehörte einMTP MTP-Kabel- ein Kerntyp eines MTP-Kabels mit MTP-Anschlüssen an beiden Enden-besteht aus präzisions-ausgerichteten optischen Fasern, die in eine Bandstruktur eingebettet sind und an beiden Enden mit Multi--Faseranschlüssen abgeschlossen sind. Der Steckverbinder selbst-ob die proprietäre MTP-Marke von US Conec oder generische MPO-Varianten-verfügt über eine rechteckige Ferrule mit entweder 8 oder 12 Faserlöchern, die in einer einzigen Reihe angeordnet sind.

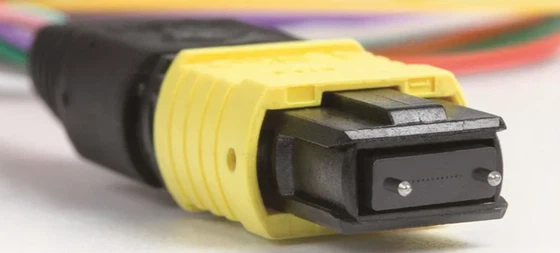

Physischer Ausrichtungsmechanismus
Für die richtige Faserausrichtung sind physische Stifte erforderlich, die dafür sorgen, dass Sende- und Empfangsfasern richtig zwischen den Steckverbindern zusammenpassen. MTP-Stecker enthalten zwei Präzisionsmetallstifte, während Buchsenstecker über entsprechende Löcher zur Aufnahme dieser Ausrichtungsführungen verfügen. Diese Geschlechterpaarung ist nicht-verhandelbar: Der Versuch, zwei weibliche Steckverbinder zusammenzustecken, führt zu einer physischen Passung, aber zu keiner optischen Übertragung, ein häufiger Installationsfehler, der erfolgreich erscheint, bis Tests einen vollständigen Signalausfall ergeben.
Jede Faserposition innerhalb des Steckers erhält eine numerische Bezeichnung-Position 1 bis 12 für standardmäßige 12-Faser-Arrays. Ein weißer Punkt auf dem Steckergehäuse markiert die Position von Position 1 und bietet eine visuelle Bestätigung der Ausrichtung während der Installation. Diese Positionsgenauigkeit ist wichtig, da parallele Optikanwendungen auf bestimmten Glasfaserspuren senden und auf anderen empfangen und jede Fehlausrichtung zwischen Sende-/Empfangspaaren zu dunklen Kanälen oder einem vollständigen Verbindungsausfall führt.
Ausrichtung des Steckerschlüssels
Das Steckergehäuse verfügt auf einer Seite über einen hervorstehenden Schlüssel, wodurch die branchenüblichen Begriffe „Schlüssel nach oben“ und „Schlüssel nach unten“ entstehen, um die Ausrichtung des Steckers zu beschreiben. Beim Zusammenstecken von Steckverbindern bestimmt die Schlüsselposition, ob die Faserpositionen gerade-durchgehend (Position 1 zu Position 1) oder umgekehrt (Position 1 zu Position 12) zugeordnet werden. Diese mechanische Funktion bildet die Grundlage für das Polaritätsmanagement-den komplexesten und am häufigsten missverstandenen Aspekt der MTP-Bereitstellung.
Varianten des Kabelaufbaus
Trunk-Kabel verfügen je nach Anwendungsanforderungen über unterschiedliche interne Strukturen:
Bandfaseraufbau:Alle Fasern sind in einem flachen Band ausgerichtet, optimal für Backbones mit hoher -Dichte zwischen Geräteräumen
Runde Faserbündel:Einzelne Fasern innerhalb eines kreisförmigen Mantels sorgen für mehr Flexibilität bei der Verlegung durch enge Pfade
Mikro--Verteilungsdesigns:Ultra-kompakte Außendurchmesser (typischerweise 6,5–6,8 mm), die den Luftstromraum in überlasteten Kabelkanälen maximieren
Gepanzerte Varianten:Zusätzliche Schutzschichten für Außeninstallationen oder raue Industrieumgebungen
Multimode-Fasertypen (OM3, OM4, OM5) unterstützen kürzere Entfernungen bis zu 400 Meter für 100G-Anwendungen, während Singlemode (OS2) mit geeigneter Optik die Reichweite auf über 10 Kilometer erweitert. Die Auswahl der Glasfaserqualität wirkt sich direkt auf die Berechnung des Leistungsbudgets und die maximale Übertragungsentfernung für bestimmte Protokollanforderungen aus.
Drei Polaritätsmethoden: Beibehalten der Sende--Empfangsausrichtung
Die Polarität stellt die entscheidende Herausforderung in MTP-Systemen dar: Sie stellt sicher, dass jeder Sender an einem Ende eine Verbindung zu seinem entsprechenden Empfänger am anderen Ende herstellt. Im Gegensatz zu Duplexverbindungen, bei denen ein einfacher A-zu-B-Crossover dies automatisch erledigt, erfordern Multi--Glasfaser-Arrays systematische Ansätze, um die korrekte Faserpositionszuordnung über Stammkabel, Patchpanels und Geräteverbindungen hinweg aufrechtzuerhalten.
Industriestandards definieren drei unterschiedliche Methoden-A, B und C-, die jeweils unterschiedliche Kombinationen von Hauptkabeltypen, Adapterausrichtungen und Patchkabelkonfigurationen verwenden. Sobald eine Polaritätsmethode für eine Bereitstellung ausgewählt wurde, müssen alle Komponenten im gesamten Kanal den Spezifikationen dieser Methode entsprechen. Das Mischen von Methoden innerhalb einer einzelnen Verbindung garantiert Verbindungsfehler.
Methode A: Gerade-Durch die Trunks mit umgedrehter Polarität in den Patchkabeln
Methode A verwendet Stammkabel vom Typ A, bei denen die Faserpositionen von Ende zu Ende konsistent bleiben. Position 1 am nahen Ende wird mit Position 1 am fernen Ende verbunden, Position 12 mit Position 12 und so weiter. Um diese direkte -Durchgangszuordnung zu erreichen, weist ein Anschluss die Ausrichtung nach oben auf, während das andere Ende nach unten ausgerichtet ist.
Die für die Sende--Empfangsanpassung erforderliche Polaritätsumkehr erfolgt in den Patchkabeln. Standardmäßige A-zu-Crossover-Patchkabel verbinden Geräte an einem Ende, während A-zu-A-gerade-Durchgangs-Patchkabel den Schaltkreis am anderen Ende vervollständigen. Durch diese Anordnung bleibt die korrekte Tx-zu-Rx-Ausrichtung trotz der geraden-Durchgangsleitung erhalten.
Überlegungen zur Implementierung:
Methode A vereinfacht die Backbone-Installation, da alle Hauptkabel identisch aufgebaut sind. Allerdings müssen die Betriebsteams zwei unterschiedliche Patchkabeltypen verwalten und verstehen, welches an welches Ende der Verbindung gehört. Die Dokumentation ist unerlässlich, um zu verhindern, dass Techniker bei routinemäßigen Wartungsarbeiten den Patchkabeltyp vertauschen, ein Fehler, der die Verbindung sofort unterbricht.
Diese Methode stellt auch Migrationspfade vor Herausforderungen. Unternehmen können nicht einfach von Duplex-Kassetten--Verbindungen auf direkte parallele optische Verbindungen umstellen, ohne Leitungen auszutauschen oder Konvertierungsmodule einzuführen, was die Kosten und die Komplexität von Technologie-Upgrades erhöht.
Methode B: Umgekehrte Trunks mit Universal-Patchkabeln
Methode B kehrt den Ansatz um, indem sie die Polaritätsumkehr innerhalb des Hauptkabels selbst implementiert. Kabel vom Typ B vertauschen die Faserpositionen von Ende-zu -Ende: Position 1 am nahen Ende wird mit Position 12 am anderen Ende verbunden, Position 2 mit Position 11, und das Muster setzt sich durch das gesamte Array fort. Beide Steckerenden weisen eine Schlüssel-oben-Ausrichtung auf, wodurch die charakteristische Schlüssel--oben--nach--Schlüssel--oben-Konfiguration entsteht.
Da die Polarität von der Hauptleitung übernommen wird, verwenden beide Geräteverbindungen identische A-zu-B-Crossover-Patchkabel. Diese Standardisierung vereinfacht die Abläufe erheblich: IT-Teams haben einen einzigen Patchkabeltyp auf Lager und Techniker können jedes Patchkabel für jeden Port verwenden, ohne dass das Risiko von Polaritätsfehlern besteht.
Beispiel für die Bereitstellung professioneller Services
Eine Anwaltskanzlei mit 150 Anwälten in acht Niederlassungen implementierte Methode B für ihre Disaster-Recovery-Infrastruktur, die primäre und sekundäre Rechenzentren verbindet. Ihr IT-Direktor nannte die Patchkabel-Standardisierung als entscheidenden Faktor.-Während der Notfall-Failover-Prozeduren konnte jeder verfügbare Techniker Konnektivitätsänderungen vornehmen, ohne die Dokumentation zu konsultieren oder die Kabeltypen zu überprüfen, was die Wiederherstellungszeitziele um schätzungsweise 30 % verkürzte.
Die universellen Komponenten von Methode B ermöglichen außerdem eine nahtlose Migration zwischen Verbindungstypen. Dieselben Hauptkabel unterstützen sowohl Duplex-Anwendungen (über Kassetten) als auch direkte parallele optische Verbindungen (über Adapter) und bieten technologische Flexibilität bei steigenden Bandbreitenanforderungen.
Methode C: Paar-Umgedrehte Konfiguration für Duplex-Breakouts
Methode C zielt auf bestimmte Duplex-Anwendungen ab, bei denen MTP-Trunks über Standard-LC- oder SC-Anschlüsse mit Geräten verbunden werden müssen. Das Hauptkabel vertauscht benachbarte Faserpaare: Position 1 wird auf Position 2, Position 2 auf Position 1, Position 3 auf Position 4 usw. durch das Array abgebildet. Wie Typ A verfügt das Kabel über einen Key{8}}Up- und einen Key{9}}Down-Anschluss.
Dieses Paar-umdrehen funktioniert perfekt für Duplexschaltungen, bei denen Tx-Rx-Überkreuzung auf natürliche Weise innerhalb jedes Faserpaars auftritt. Allerdings erweist sich Methode C als inkompatibel mit parallelen Optikanwendungen, die spezifische Spurzuweisungen für Sende- und Empfangsfunktionen erfordern. Die Branche rät im Allgemeinen von Methode C für neue Bereitstellungen ab, da der Upgrade-Pfad begrenzt ist und die Möglichkeit einer Konfigurationsverwirrung besteht.
Praktische Auswahlhilfe
Für Greenfield-Rechenzentrumsprojekte erweist sich Methode B durchweg als empfohlener Ansatz. Die einfache Bedienung, die universellen Komponenten und die Flexibilität bei der Migration überwiegen etwaige geringfügige Unterschiede bei den anfänglichen Stammkabelkosten. Methode A bleibt für Umgebungen mit ausgereiften Dokumentationssystemen und erfahrenen Installationsteams, die die Anforderungen an das Patchkabel-Management verstehen, sinnvoll. Methode C sollte ausschließlich für Legacy-Installationen oder spezielle reine Duplex-{3}Anwendungen ohne zukünftige parallele Optikanforderungen reserviert werden.
Installationsmechanik: Vom Kabelzug bis zur Signalüberprüfung
Die Bereitstellung der MTP-Trunk-Infrastruktur folgt einem systematischen Arbeitsablauf, der Geschwindigkeitsvorteile mit Präzisionsanforderungen in Einklang bringt. Im Gegensatz zu feldkonfektionierten Glasfasern, bei denen Fehler durch erneutes Polieren oder erneutes Spleißen korrigiert werden, bieten vorkonfektionierte Baugruppen nach der Installation nur eine begrenzte Flexibilität. {{5}Bei Schäden an Steckverbindern oder falscher Polaritätsauswahl ist häufig ein kompletter Kabelaustausch erforderlich.
Vor-Installationsplanungsphase
Erfolgreiche Installationen beginnen mit gründlichen Weguntersuchungen und präzisen Messungen. Bei den Kabellängen müssen Durchhangmanagement, vertikaler Anstieg und eine ausreichende Versorgungsschleife an jedem Ende berücksichtigt werden-typischerweise 1-2 Meter über der direkten Entfernungsmessung hinaus. Eine Überordnung um 10–15 % verhindert Situationen, in denen Kabel zu stark gedehnt werden oder ein Spleißen in der Mitte der Spannweite erforderlich ist, um die Reichweite zu vergrößern.
Netzwerkteams legen die Polaritätsanforderungen von Ende zu Ende fest, bevor sie Kabel bestellen. Dazu gehört die Überprüfung des Geräteport-Geschlechts (immer männlich/an aktive Transceiver angeschlossen), des Kassettenadaptertyps (Taste-oben-zu-Taste-unten oder Taste-oben-zu-Taste-oben) und des Patchkabelbestands (A-zu-A gegenüber A-zu-B). Eine einzelne Nichtübereinstimmung irgendwo im Kanal blockiert den Installationsfortschritt, bis Ersatzkomponenten eintreffen.
Die Nennwerte des Kabelmantels müssen mit den Codes der Installationsumgebung übereinstimmen. Plenum--bewertete (OFNP) Kabel erfüllen strenge Brandschutzanforderungen für Luftaufbereitungsräume über abgehängten Decken, während Riser-bewertete (OFNR)-Varianten für vertikale Wege zwischen Etagen ausreichen. Läufe im Freien erfordern einen Wetterschutz mit gepanzerten Jacken oder Schutzrohren.
Physische Installationsausführung
Das MTP-Kabel wird von Herstellern mit an den Steckerenden angebrachten Schutzmanschetten oder Zuggriffen geliefert, um eine Beschädigung der Aderendhülsen während der Installation zu verhindern. Diese Schutzelemente müssen an Ort und Stelle bleiben, bis die Kabel ihre endgültige Position erreichen. -Ein vorzeitiges Entfernen führt zu einer Kontamination des Steckers, die die optische Leistung beeinträchtigt.
Bei langen horizontalen Leitungen verwenden Kabelmanager Abziehbänder oder Zugschnüre, um Kabel durch Leitungen und Deckentröge zu führen. Die Zugspannung sollte niemals das vom Hersteller angegebene Maximum überschreiten (typischerweise 100–200 Newton für Standardkabel), und der Biegeradius muss während der Installation mindestens das Zehnfache des Kabeldurchmessers betragen und sich bei statischen Installationen nach der Befestigung auf das Fünffache verringern.
Vertikale Steigleitungsinstallationen erfordern alle 1-1,5 Meter eine Stützung, um eine Belastung des Kabelmantels durch das Gewicht des Faserbündels zu verhindern. J-Haken, Klettverschlüsse oder Kabelbinder befestigen Kabel an Rackpfosten oder Wandkanälen, ohne die Ummantelung zu stark zu komprimieren. Übermäßiges Anziehen kann das Faserband verformen und die Einfügungsdämpfung erhöhen.
Schutz und Reinigung von Steckverbindern
Sobald die Kabel die Gerätestandorte erreichen, ziehen die Techniker die Schutzmanschetten aus und prüfen die Aderendhülsen der Anschlüsse sofort auf Verunreinigungen. Sogar mikroskopisch kleine Partikel oder Fingerabdrucköle auf den Endflächen der Faser verursachen Einfügedämpfung und Reflexion, die die Integrität des Hochgeschwindigkeitssignals beeinträchtigen. Bei professionellen Installationen werden spezielle MTP-Reinigungskassetten oder fusselfreie Tücher mit Isopropylalkohol verwendet, um eine Sauberkeit auf optischem Niveau zu gewährleisten.
Die 12 oder 8 einzelnen Faserendflächen-in einer MTP-Ferrule stellen eine Reinigungsherausforderung dar-Standard-Duplex-Techniken lassen sich nicht gut auf Arrays mit mehreren-Fasern übertragen. Für die Inspektion sind spezielle MTP-Mikroskope mit ausreichender Vergrößerung erforderlich, um alle Fasern gleichzeitig zu untersuchen. Jede sichtbare Verunreinigung erfordert eine erneute Reinigung, bis die Inspektion erfolgreich ist.
Konnektivitätssequenz und Tests
Trunk-Kabel werden je nach Anwendungstyp normalerweise an Patchpanel-Kassetten oder Adapterpanels angeschlossen. Bei kassettenbasierten Duplexinstallationen wird der MTP-Trunk an den hinteren Anschluss der Kassette angeschlossen, während Geräte-Patchkabel an die nach vorne gerichteten LC- oder SC-Anschlüsse angeschlossen werden. Parallele Optik-Implementierungen nutzen MTP-Adapterfelder, die Trunk-Anschlüsse direkt mit MTP-Patchkabeln verbinden, die Transceiver-Module verbinden.
Die Verbindungstechnik ist von entscheidender Bedeutung. Im Gegensatz zu Duplex-Steckverbindern, die beim Sitzen eine taktile Rückmeldung geben, erfordern MTP-Steckverbinder einen spezifischen Einsteckdruck und ein deutliches Klicken, um eine ordnungsgemäße Verbindung zu erreichen. Bei unzureichender Steckkraft sitzen die Steckverbinder teilweise fest und es entstehen Luftspalte zwischen den Aderendhülsen, was zu katastrophalen Signalverlusten führt. Ein übermäßiges-Einführen kann die Ausrichtungsstifte beschädigen oder die Aderendhülsen beschädigen.
Die Tests beginnen mit einfachen Durchgangsprüfungen unter Verwendung visueller Fehlersuchgeräte-roter Laserlichtquellen, die Faserpfade beleuchten und Brüche, starke Biegungen oder Verbindungsfehler schnell erkennen. Als nächstes messen optische Verlusttestsätze (OLTS) die Einfügungsdämpfung über jeden Faserkanal und vergleichen die Ergebnisse mit Herstellerspezifikationen und IEEE-Standards. Die typische akzeptable Einfügungsdämpfung liegt je nach Steckertyp und Faserqualität zwischen 0,35 dB und 0,75 dB.
Bi-direktionale Verlusttests liefern die genauesten Ergebnisse, da sie an beiden Enden jedes Faserpaars messen, um Richtungsanomalien zu erkennen, die durch Verunreinigungen oder physische Defekte verursacht werden. Professionelle Installationen dokumentieren alle Testergebnisse und erstellen grundlegende Leistungsaufzeichnungen, die die zukünftige Fehlerbehebung bei Netzwerkproblemen erleichtern.
B2B-SaaS-Unternehmensfallstudie
Ein Cloud-Dienstleister, der sich auf die HIPAA-konforme Speicherung von Gesundheitsdaten spezialisiert hat, hat in seinem Tier-III-Rechenzentrum 72 MTP-Trunks bereitgestellt. Ihr strukturierter Ansatz umfasste detaillierte Kabelmanagementzeichnungen, farbcodierte Kennzeichnungsetiketten und eine umfassende Testdokumentation. Während des Betriebs im zweiten Jahr zahlte sich diese Vorbereitung aus, als in einer Leitung ein teilweiser Faserbruch auftrat. -Dank präziser Testbasislinien konnte das Team den Fehler innerhalb von 15 Minuten auf ein bestimmtes 8-Faser-Segment eingrenzen, im Vergleich zu den Stunden, die möglicherweise für ungetestete Infrastruktur aufgewendet wurden.
Unterscheidung zwischen Stammkabeln und Breakout-Baugruppen
Die MTP-Trunk-Kategorie umfasst zwei funktional unterschiedliche Produkttypen, die unterschiedliche Konnektivitätsanforderungen erfüllen: echte Trunk-Kabel mit MTP-Anschlüssen an beiden Enden und Breakout-Kabel, die von MTP- zu Duplex-Anschlüssen übergehen. Wenn Sie wissen, welcher Typ für bestimmte Anwendungen geeignet ist, vermeiden Sie Bestellfehler und Verzögerungen bei der Bereitstellung.
Trunk-Kabel: Backbone-Konnektivität
Reine Trunk-Kabel verfügen an beiden Enden über identische MTP-Steckerkonfigurationen-je nach Anwendung entweder beide weiblich, beide männlich oder gelegentlich jeweils einer von beiden. Diese Baugruppen unterstützen die parallele Übertragung mit hoher Bandbreite zwischen Geräten oder Verbindungsmodulen über Verteilerrahmen hinweg. Die Anzahl der Fasern bleibt von Ende zu Ende konstant: Ein 24-Faser-Trunk verfügt über seine gesamte Länge über 24 Fasern und wird an zwei 12-Faser-MTP-Anschlüssen oder einem 24-Faser-Anschluss pro Ende abgeschlossen.
Zu den Trunk-Anwendungen gehören:
Links zu den Hauptverbreitungsgebieten:Anschluss von primären Patchpanels an Zonenverteilerschränke
Direkter Wechsel-zu-Konnektivität wechseln:Hochgeschwindigkeits-Backplane-Verbindungen in Spine-{1}Leaf-Architekturen
Speichernetzwerk-Fabrics:Fibre Channel- oder NVMe-oF-Verbindungen zwischen Speicher-Arrays und Rechenclustern
Inter-Links zum Campus-Gebäude:Für den Außenbereich zugelassene-Verbindungsleitungen, die sich über mehrere Kilometer zwischen Einrichtungen erstrecken
Die Fähigkeit zur parallelen Übertragung ermöglicht eine beeindruckende Dichte: Ein einzelner 12-Faser-Trunk unterstützt vier 10G-Verbindungen, eine 40G-Verbindung oder zwölf 100G-Verbindungen bei Verwendung geeigneter Transceiver-Optiken. Diese Effizienz macht Trunks ideal für strukturierte Verkabelungsimplementierungen, bei denen eine einmalige Installation einer festen Infrastruktur mehrere Technologiegenerationen durch Front-End-Patchkabelwechsel unterstützt.
Breakout-Kabel: Dichte-zu-Duplex-Übergänge
Breakout-Kabel verwenden an einem Ende einen MTP-Stecker, während sie am anderen Ende auf mehrere Duplex-Stecker (typischerweise LC) aufgefächert werden. Ein üblicher 12-Faser-Breakout verfügt über einen MTP-12-Anschluss, der in sechs Duplex-LC-Paare übergeht, während 24-Faser-Varianten in zwölf Duplex-Verbindungen übergehen.
Diese Baugruppen dienen bestimmten Konvertierungsszenarien mit hoher-Geschwindigkeit-zu{{2}niedriger-Geschwindigkeit:
100G- bis 4x25G-Breakout:Einzelner QSFP28 100G-Port, der eine Verbindung zu vier SFP28 25G-Server-NICs herstellt
40G-zu-4x10G-Disaggregation:QSFP+-Switch-Port, der vier 10G-Kupfer-Switches oder -Server unterstützt
200G bis 8x25G Verteilung:QSFP56-Port mit Aufteilung auf acht Edge-Geräte
Breakout-Kabel machen Zwischenkassetten in direkten Geräteverbindungen überflüssig und reduzieren so die Anzahl der Komponenten und potenziellen Fehlerstellen. Sie opfern jedoch die Flexibilitäts- und Skalierbarkeitsvorteile einer strukturierten Verkabelung. {{1}Eine Änderung der Portzuweisungen oder ein Upgrade auf andere Geschwindigkeiten erfordert häufig den Austausch der gesamten Breakout-Baugruppe.
SMB-Bereitstellungsszenario
Ein 75-köpfiges Architekturbüro rüstete das Netzwerk seines Hauptsitzes von 1G auf 10G auf und bereitete sich gleichzeitig auf zukünftige 25G-Serververbindungen vor. Sie entschieden sich für eine MTP-Trunk-Infrastruktur, die Kassetten an Verteilertafeln verbindet, und konnten so 10G-SFP+-Patchkabel sofort bereitstellen und gleichzeitig Upgrade-Pfade beibehalten. Ein vergleichbares Breakout-basiertes Design hätte sie an bestimmte Portkonfigurationen mit begrenzter Flexibilität für ihr erwartetes Wachstum auf 100G-Backbone-Verbindungen innerhalb von drei Jahren gebunden.
Übertragungsleistungsmerkmale
MTP-Trunk-Systeme erreichen ihre Dichtevorteile ohne Beeinträchtigung der Signalqualität, jedoch nur bei ordnungsgemäßer Spezifikation und Installation. Das Verständnis der optischen Leistungsparameter hilft Netzwerkingenieuren, geeignete Entwurfsentscheidungen für ihre Entfernungs- und Leistungsbudgetanforderungen zu treffen.
Einfügedämpfungsbudgets
MTP-Trunkkabel sorgen für eine konsistente Signalausbreitung mit geringem Einfügungsverlust und hervorragenden Rückleitungseigenschaften und arbeiten gleichzeitig mit hoher{0}Dichtekapazität. Standard-MTP-Steckverbinder weisen in der Regel eine maximale Einfügungsdämpfung von 0,5 dB pro gestecktem Steckverbinderpaar auf, während Elite- oder Premium-Varianten diese durch engere Fertigungstoleranzen auf 0,35 dB oder weniger reduzieren.
In einer typischen strukturierten Verkabelungsverbindung entsteht die gesamte Einfügungsdämpfung aus mehreren Quellen:
Stammkabel: 0,4–0,6 dB pro Verbindung (Steckerpaar + Glasfaser)
Interne Kassettenverbindungen: 0,3–0,5 dB
Patchkabel: 0,3–0,4 dB pro Verbindung
Zusätzlicher Faserverlust: ~0,3 dB pro 100 Meter (OM4 Multimode)
Ein vollständiger Kanal kann eine Einfügungsdämpfung von insgesamt 2,0-3,0 dB aufweisen, was deutlich innerhalb der Leistungsbudgets für 100G-SR4-Optiken (typischerweise 4,5 dB) oder 40G-SR4 (mindestens 1,9 dB) liegt. Die Anhäufung übermäßiger Verluste durch verunreinigte Anschlüsse, beschädigte Fasern oder übermäßige Verletzungen des Biegeradius kann jedoch dazu führen, dass die Kanäle akzeptable Schwellenwerte überschreiten.
Rückflussdämpfung und Reflexion
Die Rückflussdämpfung misst die Menge des optischen Signals, die zur Quelle zurückreflektiert wird. -Höhere Rückflussdämpfungswerte (negativer in dB) weisen auf eine bessere Leistung bei geringerer Reflexion hin. Hochwertige MTP-Steckverbinder erreichen eine Rückflussdämpfung von mehr als 20 dB bei der Politur mit physischem Kontakt (PC) und 50 dB bei der Politur mit abgewinkeltem physischem Kontakt (APC).
Singlemode-Anwendungen, die bei 10G und höher betrieben werden, profitieren besonders von APC-Anschlüssen, die Rückreflexionen eliminieren, die Laserquellen destabilisieren können. Die Präzisionstechnik und die hochwertigen Materialien der Elite MTP-Hauptkabel minimieren Einfügungsverluste und bewahren gleichzeitig die Signalleistungsintegrität während der Übertragung, sodass sie für kritische Anwendungen über große Entfernungen oder hohe Geschwindigkeiten geeignet sind.
Zuweisung der Paralleloptik-Spur
40G- und 100G-Paralleloptik-Transceiver teilen die Bandbreite auf mehrere Glasfaserspuren auf, die jeweils mit niedrigeren Geschwindigkeiten pro Spur. 40G- arbeiten. SR4 verwendet vier Sendespuren und vier Empfangsspuren mit jeweils 10 G, während 100G{8}}SR4 dieselbe acht{10}}Spurenarchitektur mit 25 G pro Spur verwendet.
Der MTP-Stecker erleichtert diese parallele Übertragung, indem er bestimmte Faserpositionen den Sende- und Empfangsfunktionen zuordnet. In standardmäßigen 12-Faser-Implementierungen für 40G/100G übernehmen die Fasern 1–4 normalerweise die Übertragung, während die Fasern 9–12 den Empfang übernehmen (oder umgekehrt, je nach Geräteausrichtung). Die mittleren vier Positionen (5-8) bleiben in diesen 8-Lane-Protokollen ungenutzt.
400G-Optiken skalieren diesen Ansatz mit 8 Lanes mit jeweils 50G, wobei alle Fasern in einem 8-Faser-MTP-Stecker oder die Positionen 1–4 und 9–12 in einer 12-Faser-Konfiguration genutzt werden. Das Verständnis dieser Spurzuweisungen ist bei der Fehlerbehebung teilweiser Verbindungsausfälle von entscheidender Bedeutung, wenn einige Spuren funktionieren, während andere dunkel bleiben.
Betriebsvorteile in Produktionsumgebungen
Über die technischen Spezifikationen hinaus bietet die MTP-Trunk-Infrastruktur betriebliche Vorteile, die sich auf die Effizienz des IT-Teams, die Budgetzuweisung und die langfristige Skalierbarkeit auswirken. Organisationen, die diese Vorteile quantifizieren, rechtfertigen in der Regel höhere Vorabinvestitionen in hochwertige vorgefertigte Systeme.
Komprimierung der Bereitstellungszeit
Für die herkömmliche Glasfaserinstallation sind qualifizierte Techniker erforderlich, die jeden Glasfaserabschluss vor Ort abisolieren, spalten, polieren und testen. Ein kompetenter Techniker könnte 8-12 Terminierungen pro Stunde durchführen, was bedeutet, dass ein Äquivalent von 24-Glasfaserleitungen 2–4 Stunden Arbeit pro Kabelstrecke erfordern würde. Vorkonfektionierte MTP-Trunks werden im Werk getestet und sind sofort einsatzbereit, sodass die Installation nur wenige Minuten statt Stunden dauert.
Bei großen Projekten mit Hunderten von Glasfaserverbindungen ist diese Zeitersparnis dramatisch. Ein regionaler Cloud-Anbieter dokumentierte die Erweiterung seines Rechenzentrums: Herkömmliche Kündigungsmethoden hätten sechs Wochen mit drei Vollzeittechnikern und insgesamt 720 Arbeitsstunden gedauert. Unter Verwendung vor-konfektionierter MTP-Trunks stellten sie die identische Infrastruktur in acht Tagen mit zwei Technikern fertig und benötigten dabei nur 128 Stunden-eine Arbeitsersparnis von 82 %.
Fehlerbeseitigung durch Werkstests
Jede vorgefertigte MTP-Baugruppe wird umfassenden Tests unterzogen, bevor sie die Produktionsstätte verlässt. Anbieter überprüfen die Einfügungsdämpfung über alle Glasfaserkanäle, die Rückflussdämpfungsleistung und die Integrität der physischen Anschlüsse. Testberichte liegen jedem Kabel bei und liefern einen dokumentierten Leistungsnachweis.
Diese Werksvalidierung eliminiert Feldanschlussfehler, die die Arbeit vor Ort stören:-ungeeignete Spaltwinkel, unzureichendes Polieren, Kontamination während des Anschlusses und falsche Faserführung. Wenn Installationen mit vor-konfektionierten Kabeln scheitern, konzentriert sich die Fehlerbehebung auf externe Faktoren wie Verschmutzung, Verstöße gegen den Biegeradius oder falsche Polarität-und stellt nicht in Frage, ob die Konfektionierung selbst ordnungsgemäß durchgeführt wurde.
Vereinfachte Wartungsfenster
Netzwerkänderungen werden mit der MTP-Infrastruktur weniger störend. Um die Kapazität bestehender Verbindungen zu erweitern, ist möglicherweise nur der Austausch eines Stammkabels erforderlich, anstatt mehrere Glasfaserstränge neu zu terminieren. Faserbrüche oder Schäden können durch den Austausch einer einzelnen Baugruppe behoben werden, anstatt einen Techniker mit der Durchführung von Reparaturen vor Ort zu beauftragen.
Das Netzwerkbetriebsteam eines Finanzdienstleisters berichtete, dass sich sein durchschnittliches Glasfaserwartungsfenster von 4,5 Stunden auf 45 Minuten nach dem Übergang von der feld-konfektionierten zur vor-konfektionierten Infrastruktur verkürzt habe. Diese 10-fache Verbesserung führte direkt zu weniger kundenbeeinträchtigenden Ausfällen und einer flexibleren Wartungsplanung außerhalb der Hauptgeschäftszeiten.
Kostenanalyse über den Kabelpreis hinaus
Während vor-konfektionierte MTP-Trunks höhere Stückkosten verursachen als Bulk-Glasfaserkabel und Steckverbinder, bevorzugen Gesamtbetriebskostenberechnungen in der Regel den vor-konfektionierten Ansatz:
Erstinstallation:
Eliminiert den Aufwand für die -Beendigung vor Ort (60–80 % der herkömmlichen Installationskosten)
Reduzierter Projektzeitrahmen (Opportunitätskosten einer verzögerten Bereitstellung)
Geringere Fehlerquoten (weniger LKW-Reparaturfahrten)
Laufender Betrieb:
Schnellere Wartungsvorgänge (reduzierte Ausfallkosten)
Vereinfachte Bestandsverwaltung (standardisierte Baugruppen vs. mehrere Komponententypen)
Reduzierte erforderliche Qualifikationsniveaus (weniger spezielle Schulung erforderlich)
Organisationen, die mehrere Einrichtungen betreiben, berichten, dass die Standardisierung der MTP-Infrastruktur über alle Standorte hinweg eine Bestandszusammenlegung ermöglicht.{0}}Ersatzleitungen, die in regionalen Lagern aufbewahrt werden, können jede Einrichtung bedienen, anstatt standortspezifische Ersatzteile-für verschiedene Anschlussarten vorzuhalten.
Häufig gestellte Fragen
Was unterscheidet MTP- von MPO-Steckverbindern?
MTP ist der proprietäre Markenstecker von US Conec und stellt eine Hochleistungsvariante des generischen MPO-Steckerstandards (Multi-Fiber Push- dar). MTP verfügt über verbesserte mechanische Toleranzen, eine verbesserte Ferrulengeometrie und abnehmbare Gehäusekomponenten, die im Vergleich zu grundlegenden MPO-Implementierungen eine überlegene optische Leistung und eine einfachere Handhabung vor Ort bieten. Die meisten professionellen Rechenzentrumsbereitstellungen spezifizieren MTP-Komponenten speziell wegen ihrer Zuverlässigkeitsvorteile, obwohl die Begriffe in gelegentlichen Branchendiskussionen oft synonym verwendet werden.
Wie bestimme ich, ob meine Anwendung die Polarität Methode A oder Methode B erfordert?
Methode B erweist sich aufgrund der universellen Verwendung von Patchkabeln und der nahtlosen Migration zwischen Duplex- und parallelen Optikkonfigurationen als optimal für die meisten modernen Implementierungen. Unternehmen profitieren von Methode B immer dann, wenn sie mit Technologie-Upgrades rechnen, in Umgebungen mit mehreren Technikern arbeiten, denen möglicherweise eine spezielle Ausbildung fehlt, oder wenn sie Wert auf betriebliche Einfachheit legen. Methode A bleibt für Installationen mit ausgereiften Dokumentationssystemen, erfahrenem Personal und Umgebungen sinnvoll, in denen Unterschiede bei den Stammkabelkosten die Komplexität der Patchkabelverwaltung rechtfertigen. Neue Bereitstellungen ohne Legacy-Einschränkungen sollten standardmäßig auf Methode B zurückgreifen, es sei denn, bestimmte Umstände erfordern etwas anderes.
Kann ich verschiedene Glasfaserzahlen in einem einzigen Hauptkabeleinsatz kombinieren?
Ja, Stammkabel mit unterschiedlicher Faseranzahl können innerhalb derselben Infrastruktur nebeneinander existieren, vorausgesetzt, die Polaritätsmethoden bleiben konsistent und die Gesamtfaserkapazität entspricht den Konnektivitätsanforderungen. Eine gemeinsame Architektur setzt 24-Glasfaser-Trunks für Backbone-Verbindungen mit hoher-Dichte zwischen Hauptverteilungsgebieten ein, wobei 12-Glasfaser-Trunks einzelne Gerätereihen versorgen und 8-Glasfaser-Varianten bestimmte Hochgeschwindigkeits-Switches erreichen. Die wichtigste Anforderung besteht darin, durchgehend die richtige Polarität (A, B oder C) beizubehalten und sicherzustellen, dass Kassetten oder Adapter die Faseranzahl ihrer entsprechenden Stammkabel unterstützen.
Was führt zu teilweisen Verbindungsausfällen, wenn einige Spuren funktionieren, andere jedoch nicht?
Teilausfälle bei Paralleloptik-Bereitstellungen sind typischerweise auf Verunreinigungen bestimmter Faserkanäle, lokalisierte physische Schäden an einzelnen Fasern innerhalb der Bandstruktur oder Polaritätsfehler zurückzuführen, die dazu führen, dass einige Sende-/Empfangspaare korrekt ausgerichtet werden, während andere falsch ausgerichtet werden. Kontamination stellt den häufigsten Übeltäter dar.-Selbst wenn die Reinigungsverfahren befolgt wurden, können sich nach der ersten Reinigung kleine Partikel an bestimmten Faserendflächen absetzen-. Zur umfassenden Fehlerbehebung gehören die erneute{5}Reinigung aller Anschlüsse, die Überprüfung der Übereinstimmung der Polaritätszuordnung mit der Designdokumentation, die Überprüfung der Kabel auf Quetschstellen oder scharfe Biegungen, die einzelne Fasern beeinträchtigen, sowie die Durchführung von Kanal-{6}}für-Einfügungsdämpfungstests, um betroffene Leitungen zu isolieren.
Wie unterstützt die MTP-Infrastruktur die zukünftige Migration auf 800G und höhere Geschwindigkeiten?
Moderne MTP-Trunk-Bereitstellungen unterstützen von Natur aus die zukünftige Bandbreitenskalierung durch Transceiver-Upgrades statt Kabelaustausch. Die gleiche 12{3}}Faser-Trunk-Infrastruktur, die derzeit mit 100G-SR4 (unter Verwendung von 8 Fasern mit 4 ungenutzten Fasern) betrieben wird, kann sich zu 400G-SR8 (unter Verwendung aller 12 Fasern mit speziellen Spurzuweisungen) und schließlich zu 800G bis 100G-pro-LWL entwickeln, wenn die Transceiver-Technologie ausgereift ist. Dieser Upgrade-Pfad erfordert nur den Austausch von Endpunkt-Transceivern und möglicherweise Patchkabeln, während die Backbone-Trunk-Kabel ungestört bleiben. Organisationen, die eine Infrastrukturlebensdauer von 10 Jahren planen, sollten OM4- oder OM5-Multimode-Glasfaser (oder OS2-Singlemode für größere Entfernungen) einsetzen, um eine angemessene Bandbreiten-Entfernungsleistung für neue Protokolle sicherzustellen.
Welche Testverfahren validieren die Leistung von Hauptkabeln nach der Installation?
Umfassende Tests basieren auf einem mehrstufigen Ansatz, der mit der visuellen Inspektion der Steckersauberkeit mithilfe spezieller MTP-Mikroskope beginnt, die alle 8 oder 12 Faserendflächen gleichzeitig untersuchen. Anschließend wird der optische Verlust mithilfe eines OLTS getestet, das für Mehrfasertests konfiguriert ist. Dabei wird der Einfügungsverlust für jeden Kanal bidirektional gemessen und die Ergebnisse mit den Herstellerspezifikationen verglichen. Beim Tier-1-Test werden lediglich die Kontinuität und die Grunddämpfung überprüft, während beim Tier-2-Test (OTDR für längere Strecken) der gesamte Faserpfad charakterisiert wird, einschließlich der Erkennung von Reflexionsereignissen, Brüchen und Spleißqualität. Professionelle Installationen dokumentieren grundlegende Testergebnisse für alle Kanäle und erstellen Referenzmessungen, die die zukünftige Fehlerbehebung bei Leistungseinbußen vereinfachen.
