SFP vs. SFP+: Geschwindigkeit, Kompatibilität und Auswahl des richtigen Moduls

Wenn Sie ein vergleichenSFP-Transceivermit einemSFP+-TransceiverDer Hauptunterschied liegt in der Leitungsrate: SFP ist das standardmäßige steckbare Modul für 1-Gigabit-Ethernet-Verbindungen und SFP+ ist sein erweiterter Nachfolger für 10-Gigabit-Ethernet. Beide haben den gleichen 20-Pin-Formfaktor, der durch definiert istMulti-Source-Vereinbarungen des SFF-KomiteesDas ist genau der Grund, warum sie im Regal identisch aussehen - und warum Kompatibilitätsfragen so viele Beschaffungsfehler verursachen.

Dieser Leitfaden behandelt die technischen Unterschiede zwischen 1G-SFP- und 10G-SFP+-Modulen, erklärt, wann Cross--Insertion tatsächlich funktioniert (und wann nicht) und geht durch die Überprüfungsschritte, die verhindern, dass nicht übereinstimmende Optiken eine Bereitstellung blockieren.

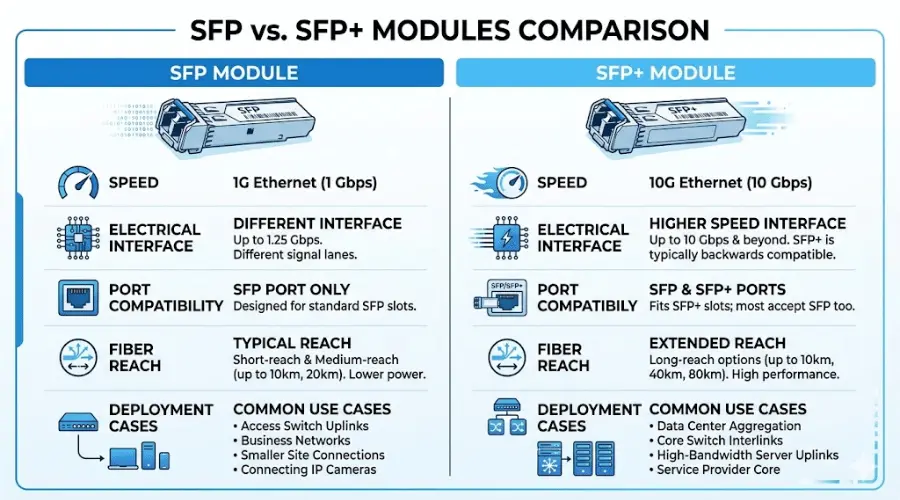

SFP vs. SFP+ auf einen Blick

Was ist ein SFP-Modul?

SFP steht fürKleiner Formfaktor, steckbar. Die ursprüngliche SFP-Multi-Source-Vereinbarung (MSA) definiert einen Hot-austauschbaren Transceiverkäfig, der für Datenraten der Gigabit--Klasse ausgelegt ist. In Ethernet-Netzwerken übertragen SFP-Module 1000BASE-Verkehr - ob überSingle-mode-Faser, Multimode-Faseroder Kupfer RJ45.

Auch wenn die Akzeptanz von 10G und 25G zunimmt, werden 1G-SFP-Module weiterhin stark eingesetzt. Sie sind die praktische Wahl für Access-Layer-Switch-Ports, Uplinks mit geringer-Bandbreite zwischen Stockwerken oder Gebäuden und alle Verbindungen, bei denen ein Durchsatz von 1 Gbit/s ausreicht und Kostenkontrolle wichtig ist. CiscosDokumentation zu Gigabit-Ethernet-SFPlistet Dutzende von 1G-SFP-Varianten auf, die sich noch in der aktiven Produktion befinden, was bestätigt, dass der Formfaktor noch lange nicht veraltet ist.

Was ist ein SFP+-Modul?

SFP+ steht fürVerbesserter Small Form-Faktor, steckbar. Der SFP+ MSA (angegeben inSFF-8431 und SFF-8432) erhöht die elektrische Schnittstellengeschwindigkeit auf 10 Gbit/s und behält dabei die gleichen physischen Käfigabmessungen wie SFP bei. Das bedeutet, dass SFP+-Module in die gleiche Steckplatzkontur passen, der Host-Port jedoch ein SerDes mit höherer -Geschwindigkeit implementieren muss, um das 10G-Signal zu betreiben.

In der Praxis ist SFP+ die Standardwahl, wenn ein Netzwerk 10-Gigabit-Ethernet-Konnektivität benötigt -10GBASE-SR für kurze Multimode-Läufe, 10GBASE-LR für Campus- oder U-Bahn-Single---Mode-Links, oder10GBASE-ZR für Langstrecken-Reichweiten von 80 km. Es wird auch für 10G Fibre Channel in SAN-Umgebungen und für verwendet10G-BiDi-Einzelfaserverbindungen-in Campusringen.

Hauptunterschiede zwischen SFP und SFP+

Leitungsrate: 1G vs. 10G

Der Hauptunterschied ist die Bandbreite. SFP-Module arbeiten mit einer Leitungsgeschwindigkeit von 1,25 Gbit/s (mit 1 Gbit/s Ethernet-Nutzlast), während SFP+-Module mit 10,3125 Gbit/s arbeiten. Das ist keine kleine Lücke -, sondern eine ganze Größenordnung, und sie wirkt sich auf jede Ebene des Verbindungsbudgets aus: Lasermodulationsrate, Empfängerempfindlichkeit und die Dispersionstoleranz des Faserpfads.

Wenn Ihr aktuelles Verkehrsprofil auf einem bestimmten Uplink einen Spitzenwert von unter 500 Mbit/s erreicht, kann ein 1G-SFP-Link völlig ausreichend sein. Wenn Sie jedoch den Datenverkehr von 48-Port-Gigabit-Access-Switches bündeln, Virtualisierungshosts mit mehreren VMs verbinden, die Ost-West-Datenverkehr erzeugen, oder ein iSCSI-Speicherarray verknüpfen, ist ein 10G-SFP+-Uplink in der Regel die minimale praktische Wahl.

SFP-Port vs. SFP+-Port-Kompatibilität

Hier passieren die teuersten Fehler. Da die beiden Modultypen einen gemeinsamen physischen Formfaktor haben, gehen Ingenieure manchmal davon aus, dass sie frei austauschbar sind. Sie sind nicht - und der Grund ist elektrisch, nicht mechanisch.

Ein SFP+-Port implementiert eine serielle Hochgeschwindigkeitsschnittstelle mit 10 Gbit/s. Einige Switch-Plattformen - Cisco Catalyst 9300, Arista 7050-Serie, Juniper EX4300 und andere - ermöglichen ihren SFP+-Ports die automatische-Aushandlung auf 1G, wenn ein 1G-SFP-Modul erkannt wird. Dies ist eine Funktion auf Firmware--Ebene und keine physische Gewissheit. Andere Plattformen, insbesondere ältere oder kostengünstigere Modelle, lehnen das SFP-Modul möglicherweise vollständig ab oder geben einen Fehler wegen Nichtübereinstimmung des Medientyps aus.

In die andere Richtung geht es noch schlimmer: Das Einsetzen eines 10G-SFP+-Moduls in einen 1G-SFP-only-Port wird nicht funktionieren. Die elektrische Schnittstelle des SFP-Ports kann kein 10-Gbit/s-Signal ansteuern oder empfangen. Das Modul passt zwar physisch, aber die Verbindung wird nie hergestellt.

Die Verifizierungsregel ist einfach:Überprüfen Sie vor dem Kauf von Optiken die Hardwarekompatibilitätsmatrix - des Hostgeräts und nicht nur die Steckplatzform. Cisco veröffentlicht pro-PlattformTransceiver-Kompatibilitätsmatrizen, und Juniper und Arista führen ähnliche Listen. Wenn die Matrix die 1G-SFP-Unterstützung an einem SFP+-Port für Ihr spezifisches Switch-Modell und Ihre Firmware-Version nicht explizit auflistet, gehen Sie nicht davon aus, dass sie funktioniert.

Fasertyp, Stecker und Reichweite

Sowohl die SFP- als auch die SFP+-Familie umfassen Varianten für unterschiedliche Medientypen und Entfernungen. Die Wahl der richtigen Transceiver-Familie ist nur der erste Schritt - Sie müssen außerdem die Optik an die bereits installierte Glasfaseranlage anpassen.

Ein 10GBASE-SR SFP+-Modul ist für 850-nm-Multimode-Glasfaser ausgelegt und erreicht typischerweise 300 mOM3-Faseroder 400 m weiterOM4-Faser. Ein 10GBASE-LR-Modul nutzt 1310 nm auf Single-Mode-Fasern für bis zu 10 km. Wenn Sie 40 km oder 80 km zurücklegen müssen, suchen Sie nach ER- oder ZR-Varianten mit entsprechenden optischen Leistungsbudgets. Die gleiche Logik gilt für 1G SFP: Ein 1000BASE-SX-Modul im Multimode erreicht etwa 550 m, während ein 1000BASE-ZX-Modul im Single--Modus 80 km erreichen kann.

In jedem Fall müssen beide Enden der Verbindung kompatible Optiken und Anpassungen verwendenGlasfaseranschlüsse- typischerweise LC-Duplex für SFP und SFP+. Wenn Sie eine Verbindung zu einem herstellenAdapterplatteStellen Sie in einem Patch-Rack sicher, dass der Adaptertyp übereinstimmt, bevor Sie Module bestellen.

Kupfer-SFP- und SFP+-Optionen

Nicht jede SFP- oder SFP+-Bereitstellung beinhaltet Glasfaser. Das 1000BASE-T SFP-Modul bietet einen Kupfer-RJ45-Port für 1G-Ethernet über Cat5e/Cat6-Kabel bis zu 100 m. Auf der 10G-Seite gibt es 10GBASE-T SFP+-Module, die jedoch in der Regel nur 30 m erreichen und deutlich mehr Strom verbrauchen - eine Überlegung bei dichten Switch-Chassis. Bei sehr kurzen Distanzen (innerhalb eines Racks oder zwischen benachbarten Racks)SFP+ Direct-Attach-Kupferkabel (DAC).bieten eine kostengünstigere-Alternative mit geringerer-Latenz zu optischen Transceivern.

Können Sie ein SFP-Modul in einem SFP+-Port verwenden?

Oft ja -, aber nur unter bestimmten Bedingungen. Hier erfahren Sie, was tatsächlich darüber entscheidet, ob dies funktioniert:

• Plattformunterstützung:Der Switch oder Router muss explizit den 1G-SFP-Betrieb an seinen SFP+-Ports unterstützen. Dies ist eine Funktion pro-Modell und pro-Firmware. Cisco dokumentiert beispielsweise 1G-SFP-Unterstützung auf vielen Nexus- und Catalyst-SFP+-Ports, jedoch nicht auf allen Linecards oder allen Softwareversionen.
• Geschwindigkeitsverhandlung:Der Port muss in der Lage sein, automatisch-auszuhandeln oder manuell auf 1G konfiguriert zu werden. Auf einigen Plattformen müssen Sie möglicherweise Geschwindigkeit 1000 in der Schnittstellenkonfiguration eingeben.
• DOM und Codierung:Einige Hosts überprüfen das EEPROM-Identifizierungsbyte des Moduls. Wenn das Modul als SFP (nicht als SFP+) identifiziert wird, kann ein strenger Host es ablehnen, es sei denn, der 1G-Kompatibilitätsmodus ist aktiviert.

Die praktische Erkenntnis: Wenn Sie ein Netzwerk phasenweise von 1G auf 10G migrieren, kann das Einfügen bestehender 1G-SFP-Module in neue SFP+-Switches während der Umstellung funktionieren -, aber prüfen Sie vor der Bereitstellung die Unterstützung pro-Port.

Können Sie ein SFP+-Modul in einem SFP-Port verwenden?

Nein. Die elektrische SFP+-Spezifikation (SFF-8431) definiert eine 10-Gbit/s-Hochgeschwindigkeitsschnittstelle, die ein reiner SFP{8}}Host-Port nicht ansteuern kann. Das Modul sitzt physisch im Käfig, die Verbindung wird jedoch nicht hergestellt. Hierbei handelt es sich nicht um ein Konfigurationsproblem oder eine Firmware-Lücke, sondern um eine Hardwarebeschränkung der SerDes-Schaltung des SFP-Ports.

Die Kompatibilitätsbeziehung ist einseitig-: Einige SFP+-Ports können für SFP-Module auf 1G heruntergestuft werden, aber SFP-Ports können für SFP+-Module nicht auf 10G hochgestuft werden.

So wählen Sie zwischen SFP und SFP+

Die Auswahl des richtigen Moduls ist keine eigenständige optische Entscheidung -, sondern Teil eines Entwurfs auf Linkebene-, der Hostfähigkeit, Glasfaserinfrastruktur und Verkehrsanforderungen berücksichtigt. Hier ist eine praktische vier{3}stufige Überprüfungssequenz, die wir verwenden, wenn wir die Eignung von Transceivern für Bereitstellungsprojekte überprüfen:

Schritt 1: Bestätigen Sie die Host-Port-Fähigkeit

Überprüfen Sie das Switch-, Router- oder NIC-Datenblatt auf den genauen Porttyp. Suchen Sie nach Aussagen wie „SFP+-Ports unterstützen 1G/10G“ im Vergleich zu „SFP+-Ports, nur 10G“. Wenn Sie mit gebrauchten oder generalüberholten Geräten arbeiten, überprüfen Sie auch die aktuelle Firmware-Version -. Ältere Firmware unterstützt möglicherweise keinen Dual-Rate-Betrieb-, selbst wenn die Hardware dies tut.

Schritt 2: Bestimmen Sie die erforderliche Verbindungsgeschwindigkeit

Passen Sie den Transceiver an Ihren tatsächlichen Durchsatzbedarf an. Eine Überbereitstellung auf 10G auf einer Verbindung, die niemals 200 Mbit/s überschreitet, verschwendet Budget. Eine unzureichende Bereitstellung von 1G auf einem Server-Uplink, der regelmäßig mit 950 Mbit/s ausgelastet ist, führt zu einem Engpass, den Sie innerhalb von Monaten erneut beheben müssen. Messen oder schätzen Sie die Spitzenauslastung, bevor Sie eine Entscheidung treffen.

Schritt 3: Überprüfen Sie den Fasertyp und die Reichweite

Identifizieren Sie die installierteGlasfaserkabelTyp (Singlemode OS2, Multimode OM3/OM4), die Politur der Steckerendfläche (UPC oder APC) und den Verbindungsabstand. Wählen Sie dann die passende Transceiver-Variante aus. Wenn Sie beispielsweise über ein bestehendes OM3-Multimode-Backbone zwischen zwei Gebäuden verfügen, die 200 m voneinander entfernt sind, ist ein 10GBASE-SR SFP+-Modul die richtige Lösung. Wenn die Spanne im Single--Modus 8 km beträgt, ist 10GBASE-LR die Übereinstimmung. Wenn das optische Budget auf lange Sicht knapp ist, benötigen Sie möglicherweise einoptischer Dämpferam Empfangsende, um eine Überlastung des Detektors bei kurzen Verbindungen zu vermeiden, oder Sie benötigen möglicherweise eine ZR-Optik mit höherer -Leistung für eine größere Reichweite.

Schritt 4: Berücksichtigen Sie den Upgrade-Horizont

Wenn Sie neue Switches mit SFP+-Ports kaufen und Ihr aktueller Datenverkehr nur 1G benötigt, ist es dennoch sinnvoll, eine SFP+-fähige Infrastruktur zu kaufen. Sie können jetzt 1G-SFP-Module ausführen (sofern der Host dies unterstützt) und später auf 10G-SFP+-Module upgraden -, ohne den Switch auszutauschen. Dies ist ein gängiger schrittweiser Ansatz bei Campus-Netzwerkaktualisierungen und einer der stärksten praktischen Gründe für die Wahl von SFP+-fähiger Hardware, selbst wenn die aktuellen Bandbreitenanforderungen bescheiden sind.

Häufige Fehler bei der Auswahl von SFP- oder SFP+-Modulen

Beurteilung der Kompatibilität anhand der körperlichen Eignung.Der häufigste und kostspieligste Fehler. Das Modul rastet im Käfig ein, sodass der Techniker davon ausgeht, dass es funktioniert. Möglicherweise nicht. Bestätigen Sie immer anhand der Kompatibilitätsmatrix des Anbieters, nicht anhand der Käfigabmessungen.

Nichtübereinstimmung der Fasertypen wird ignoriert.Das Einfügen einer Singlemode-Optik (1310 nm oder 1550 nm) in eine Multimode-Faseranlage oder umgekehrt führt entweder zu keiner Verbindung oder zu einer unzuverlässigen Verbindung mit hohen Fehlerraten. Dies ist insbesondere in Gebäuden mit gemischten Glasfaserleitungen wichtig, beispielsweise - OM1-Altschränke neben OS2-Backbone.

Angenommen, alle 10G-Verbindungen benötigen Glasfaser.Für Rack-interne Verbindungen unter 5 m ist ein SFP+-DAC-Kabel günstiger, hat eine geringere-Latenz und ist einfacher als ein Paar optischer Transceiver plus einemGlasfaser-Patchkabel. Greifen Sie nicht standardmäßig auf Optiken zurück, wenn Kupfer-Direktanschluss -das bessere Werkzeug für den Job ist.

DOM-Unterstützung übersehen.Mithilfe der digitalen optischen Überwachung (DOM) kann der Switch in Echtzeit Tx-Leistung, Rx-Leistung, Temperatur und Ruhestrom vom Transceiver melden. Einige SFP/SFP+-Module von Drittanbietern deaktivieren oder beschränken DOM, wodurch Ihre Sicht auf den Linkzustand verloren geht. Wenn Sie auf Überwachung angewiesen sind, stellen Sie sicher, dass DOM auf der jeweiligen Modul- und Plattformkombination unterstützt wird und funktioniert.

SFP vs. SFP+ in realen Bereitstellungsszenarien

Uplink für Zweigstellen-Zugriffsschalter

Eine Zweigstelle mit 20 Benutzern und einer WAN-Verbindung mit 100 Mbit/s benötigt keine internen 10G-Uplinks. Ein 1000BASE-LX SFP-Modul auf Single-{6}Mode-Glasfaser, das den Branch Access Switch mit einem Verteilungsrouter verbindet, ist kostengünstig und völlig ausreichend. Ein Upgrade auf SFP+ würde hier zusätzliche Kosten ohne betriebliche Vorteile mit sich bringen.

Konnektivität für Rechenzentrumsserver

Ein Virtualisierungshost, auf dem 30 VMs mit einem gesamten internen Datenverkehr von mehr als 4 Gbit/s laufen, benötigt 10G SFP+ NIC-Uplinks. In Umgebungen mit hoher -Dichte mitMTP/MPO-Verkabelungzwischen Leaf- und Spine-Switches ist 10G SFP+ die Basis - und viele Organisationen wechseln bereits zu 25G SFP28 für serverseitige Ports-.

Campus-Backbone-Upgrade

Ein Universitätscampus mit einem 1G-Glasfaser-Backbone, der während der Hauptvorlesungszeiten überlastet ist, ist ein Paradebeispiel für die Aufrüstung der bestehenden Single-{3}-Mode-Glasfaseranlage auf 10G SFP+. Wenn die Backbone-Switches über SFP+-Ports verfügen, sind für das Upgrade nur neue erforderlich10GBASE-LR-Transceivermodule-keine Glasfaser-Neuverkabelung-, kein Switch-Austausch.

Jenseits von SFP+: Wo passt 10G ins Gesamtbild?

SFP+ ist nicht der einzige 10G-Formfaktor.XFP-Modulewaren ein früherer 10G-Standard mit größerem physischen Platzbedarf und höherem Stromverbrauch; Sie sind immer noch in einigen DWDM- und Telekommunikationsplattformen zu finden, wurden jedoch im Unternehmens-Ethernet weitgehend durch SFP+ ersetzt. Für 40G ist die Branche umgestiegenQSFP+-Module; für 100G, zuQSFP28-Module. Der Übergang von SFP zu SFP+ zu SFP28 (25G) folgt demselben MSA-Formfaktor, was bedeutet, dass SFP28-Ports auf neueren Switches oft sowohl SFP+ (10G)- als auch SFP (1G)-Module akzeptieren können - es gilt die gleiche bedingte Abwärtskompatibilitätslogik-.

Abschluss

Der Unterschied zwischen SFP und SFP+ liegt im Wesentlichen in der Leitungsrate - 1G im Vergleich zu 10G -, die auf dem gleichen physischen Formfaktor basiert. Das Kompatibilitätsverhältnis ist asymmetrisch: Einige SFP+-Ports unterstützen 1G-SFP-Module, aber kein SFP-Port unterstützt 10G-SFP+-Module. Jede Kaufentscheidung sollte mit der Host-Geräte-Kompatibilitätsmatrix beginnen, dann zum Glasfasertyp und zur Reichweite übergehen und schließlich den Upgrade-Pfad in Betracht ziehen.

Wenn Sie den Kauf eines Transceivers planen, rufen Sie zunächst die Kompatibilitätsliste für Ihr spezifisches Switch-Modell und Ihre Firmware auf. Passen Sie die Optik an Ihre Bedürfnisse anVerkabelung installiert, bestätigen Sie die DOM-Unterstützung, wenn Sie eine Überwachung benötigen, und wählen Sie das Modul aus, das Ihren tatsächlichen Durchsatzanforderungen entspricht - und nicht das, das auf dem Papier schneller klingt.

Häufig gestellte Fragen

Ist SFP dasselbe wie SFP+?

Nein. Bei beiden handelt es sich um steckbare Transceiver-Formfaktoren, die denselben physischen Käfig haben, aber SFP arbeitet mit 1 Gbit/s und SFP+ mit 10 Gbit/s. Die elektrischen Schnittstellenspezifikationen unterscheiden sich - SFP+ erfordert einen 10-Gbit/s-SerDes, der in definiert istSFF-8431-, weshalb sie nicht universell austauschbar sind.

Kann ich ein 1G-SFP-Modul in einem 10G-SFP+-Port verwenden?

Auf vielen Plattformen ja -, wenn das Hostgerät explizit den 1G-Betrieb an diesem SFP+-Port unterstützt. Überprüfen Sie die Transceiver-Kompatibilitätsmatrix des Switch-Anbieters auf Ihr genaues Modell und Ihre Firmware-Version. Verlassen Sie sich nicht auf die körperliche Passform als Kompatibilitätsnachweis.

Kann ich ein 10G-SFP+-Modul in einem 1G-SFP-Port verwenden?

Nein. Die SFP-Port-Hardware kann die elektrische 10-Gbit/s-Schnittstelle nicht unterstützen. Das Modul wird physisch eingefügt, aber der Link wird nicht angezeigt.

Ist SFP+ nur Glasfaser oder unterstützt es Kupfer?

SFP+ unterstützt sowohl Glasfaser als auch Kupfer. Zu den Glasfaservarianten gehören 10GBASE-SR (Multimode), 10GBASE-LR und 10GBASE-ER (Single---Modus). Zu den Kupferoptionen gehören 10GBASE-T RJ45-Module (normalerweise bis zu 30 m) und SFP+-Direkt--Kupferkabel für kurze Verbindungen innerhalb-Racks.

Welches sollte ich für zukünftige Upgrades wählen: - SFP oder SFP+?

Wenn Ihre Netzwerk-Roadmap einen Weg zu einem höheren Durchsatz vorsieht, kaufen Sie Switches mit SFP+- (oder SFP28-)Ports. Sie können jetzt 1G-SFP-Module betreiben und später auf 10G-SFP+ umsteigen, ohne die Infrastruktur auszutauschen. Wenn Ihre Umgebung auf unbestimmte Zeit bei 1G bleibt und das Budget die Hauptbeschränkung darstellt, ist reine SFP--Ausrüstung immer noch eine praktische Option.

Was ist der Unterschied zwischen SFP+ und SFP28?

SFP28 ist der nächste Schritt nach oben - Es verwendet denselben Formfaktor, unterstützt jedoch eine Leitungsrate von 25 Gbit/s. SFP28-Ports akzeptieren normalerweise sowohl SFP+ (10G)- als auch SFP (1G)-Module mit denselben bedingten Abwärtskompatibilitätsregeln: Überprüfen Sie die Dokumentation Ihres Hostgeräts, bevor Sie davon ausgehen, dass es funktioniert.
