Sollten Sie sich für Singlemode- oder Multimode-Faser entscheiden?
Multimode-Glasfaser ist nicht billiger. Ich muss das vorweg sagen, weil ich zu viele Stunden mit Telefongesprächen mit Beschaffungsteams verbracht habe, die von diesem Missverständnis betroffen waren. Das Kabel kostet weniger pro Meter, ja. Wenn Sie jedoch Transceiver hinzufügen, den Upgrade-Zyklus berücksichtigen und die Wahrscheinlichkeit berücksichtigen, dass Ihr 10G-Netzwerk innerhalb von vier Jahren 100G-Kapazität benötigt, hat der Single-Mode häufig die Nase vorn.
Allerdings möchte ich Ihnen nicht sagen, dass der Single-Modus immer die Lösung ist. Das ist es nicht. Viele Anwendungen profitieren wirklich von Multimode. Das Problem besteht darin, dass die meisten Vergleichsartikel dies wie eine neutrale technische Übung behandeln, obwohl es sich tatsächlich um eine Finanzplanungsfrage mit einem Zeithorizont von zehn Jahren handelt.
Ich arbeite auf der kommerziellen Seite bei FOCC und war an Glasfaserprojekten in Rechenzentren, 5G-Implementierungen und Unternehmenscampusnetzwerken beteiligt. Ich habe gelernt, dass die Wahl zwischen Singlemode und Multimode fast nie von der technischen Leistungsfähigkeit abhängt. Beide funktionieren. Die Frage ist, welches über die Lebensdauer Ihrer Infrastruktur weniger kostet, und diese Berechnung hängt von Faktoren ab, die in Datenblättern selten auftauchen.
Die Entfernung bestimmt alles andere
Der Unterschied im Kerndurchmesser erklärt, warum sich diese Fasern so unterschiedlich verhalten. Der Single-Modus verwendet einen 9-μm-Kern, etwa ein -Zehntel der Breite eines menschlichen Haares. Licht breitet sich auf einem einzigen Pfad mit minimaler Streuung aus. Multimode-Fasern verfügen über einen Kern von 50 μm (bzw. 62,5 μm in den älteren OM1/OM2-Qualitäten), sodass sich Hunderte von Lichtmodi gleichzeitig ausbreiten können. Diese Modi legen unterschiedliche Weglängen zurück und kommen zu leicht unterschiedlichen Zeiten an. Diese modale Streuung begrenzt die Reichweite des Signals, bevor es unlesbar wird.
10-Gbit/s-Grenze
OM4 < 400m
100-Gbit/s-Grenze
OM4 < 150m
400-Gbit/s-Grenze
OM4 < 100m
Bei 10 Gbit/s hält dieser Dispersionseffekt den OM4 Multimode unter 400 Metern. Bei 100 Gbit/s sinkt die Grenze auf 150 Meter. Bei 400 Gbit/s sind es kaum 100 Meter.
Im Single-Modus gibt es dieses Problem nicht. Dieselbe OS2-Faser überträgt 10 Gbit/s über 40 Kilometer mit ER-Optiken oder 400 Gbit/s über 10 Kilometer mit LR4-Modulen. Die Faser selbst ist nicht der limitierende Faktor. Nur die Transceiver bestimmen Ihre Reichweite.
Die erste Frage bei jeder Faserfaser-Entscheidung lautet also einfach: Wie lang ist Ihre längste Strecke?
Wenn jede Verbindung in Ihrem Projekt unter 150 Metern bleibt, bleibt Multimode für 100 Gbit/s realisierbar. Wenn auch nur eine kritische Backbone-Verbindung 300 Meter erreicht, benötigen Sie für dieses Segment einen Single-Mode. Und sobald Sie sowieso Singlemode-Transceiver kaufen, ändert sich die Kostendynamik.
Die tatsächliche Kostenaufschlüsselung
Ich zeige Ihnen tatsächliche Zahlen, da vage Aussagen darüber, dass „Multimode günstiger ist“, niemandem bei der Entscheidungsfindung helfen.
GlasfaserkabelPreisgestaltung(ungefähr, Großbestellungen):
Singlemode OS2 im Innen-/Außenbereich: 0,06 bis 0,10 $ pro Meter
OM3 Multimode: 0,18 bis 0,22 $ pro Meter
OM4 Multimode: 0,25 bis 0,32 $ pro Meter
OM5 Multimode: 0,35 bis 0,45 $ pro Meter
Singlemode-Kabel kosten 60-70 % weniger als gleichwertige Multimode-Kabel. Das überrascht die Leute. Die Annahme, dass „einfacher=billiger“ ist, trifft hier nicht zu, da das abgestufte -Index-Kernprofil des Multimodus eine komplexere Herstellung erfordert als das Stufenindex-Design des Einzelmodus.
Preise für Transceiver (kompatibel mit Drittanbietern, Markt 2024–2025):
Diese Transceiver-Kosten dominieren den Einsatz über kurze Entfernungen. Eine 50-Meter-Verbindung verbraucht in beiden Fällen nicht viel Kabel, daher übersteigt der Unterschied von 110 US-Dollar zwischen 100G SR4- und CWDM4-Transceivern die Kabeleinsparungen.
Vergleich der Verbindungskosten bei verschiedenen Entfernungen (100 Gbit/s):
50 Meter
Multimode-Pfad:
99 $ (Optik) + 16 $ (Kabel)
Gesamt: ~214 $
Single-Mode-Pfad:
209 $ (Optik) + 8 $ (Kabel)
Gesamt: ~227 $
Multimode gewinnt mit 13 $
150 Meter
Multimode-Pfad:
99 $ (Optik) + 48 $ (Kabel)
Gesamt: 147 $
Single-Mode-Pfad:
209 $ (Optik) + 12 $ (Kabel)
Gesamt: 221 $
Multimode gewinnt mit 74 $
300 Meter
Multimode SR4:
Link schlägt fehl
Single-Mode-Pfad:
209 $ (Optik) + 24 $ (Kabel)
Gesamt: 233 $
Der Single-Modus ist unerlässlich
Der Kreuzungspunkt liegt bei 100-Gbit/s-Anwendungen bei etwa 200–250 Metern. Darunter kostet Multimode weniger pro Link. Darüber hinaus funktioniert Multimode überhaupt nicht.

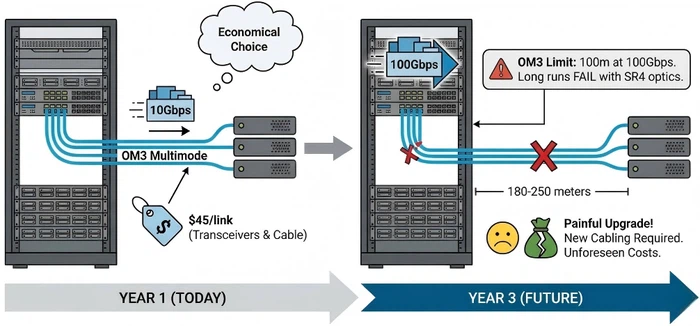

Fünf-Kostenprognose
Hier werden Beschaffungsentscheidungen interessant. Oder schmerzhaft, je nachdem, ob Sie im Voraus geplant haben.
Ein Unternehmen installiert heute OM3 Multimode für ein 10-Gbit/s-Netzwerk. Jeder Link kostet etwa 45 US-Dollar, einschließlich Transceiver und Kabel. Scheint wirtschaftlich.
Drei Jahre später drängt der Bandbreitenbedarf zu 100 Gbit/s. Aber OM3 schafft bei dieser Geschwindigkeit nur 100 Meter und mehrere Backbone-Läufe erreichen 180-250 Meter. Diese Verbindungen funktionieren nicht mit 100G SR4-Optik.
Optionen zu diesem Zeitpunkt:
- OM3 durch OM4 ersetzen (geringfügige Verbesserung, immer noch auf 150 m bei 100 G begrenzt)
- Multimode durch Singlemode ersetzen (richtige Lösung, teuer)
- Akzeptieren Sie Bandbreitenbeschränkungen bei langen Laufzeiten (technische Schulden)
Der Austausch der Glasfaserinfrastruktur ist weitaus teurer als die Erstinstallation. Sie zahlen für den Ausbau, neue Kabel, neue Anschlüsse, Tests und den Projektmanagementaufwand für die Koordinierung einer Nachrüstung bei gleichzeitiger Aufrechterhaltung des Netzwerkbetriebs.
Ich habe Schätzungen gesehen, die zwischen 40 und 75 Euro pro Meter für den kompletten Glasfaseraustausch in bewohnten Einrichtungen liegen, verglichen mit 15 bis 25 Euro pro Meter für die Installation in Neubauten.
TCO-Prognose für 200-Link-Bereitstellung, zunächst 10G mit geplantem 100G-Upgrade:
| Kostenelement | Multimode-OM4-Pfad | Single-Mode-OS2-Pfad |
|---|---|---|
| Anfängliche Glasfaser (durchschnittlich 80 m lange Strecken) | €3,200 | €1,280 |
| Erste 10G-Transceiver | €4,000 | €5,400 |
| Jahr 1 insgesamt | €7,200 | €6,680 |
| Jahr 3: 100G-Transceiver-Upgrade | €19,800 | €41,800 |
| Jahr 3: Faserersatz (falls erforderlich) | €12,000+ | €0 |
| 5-Jahres-Infrastruktur insgesamt | €39,000+ | €48,480 |
Warten. Singlemode kostet in diesem Szenario mehr?
Ja, wenn alle Ihre Läufe unter 150 Metern bleiben und Sie keinen Glasfaseraustausch benötigen. Die Transceiver-Prämie summiert sich bei hohen Linkzahlen.
Aber ändern Sie die Annahmen leicht. Erhöhen Sie die durchschnittliche Lauflänge auf 120 Meter. Plötzlich überschreiten einige Links die 100G-Reichweite von OM4. Jetzt benötigen Sie für 15–20 % der Läufe einen Faserersatz:
| Angepasstes Szenario | Multimode-Pfad | Singlemode-Pfad |
|---|---|---|
| Jahr 3 Faseraustausch (40 Links × 60 €/m × 120 m) | €28,800 | €0 |
| Überarbeiteter 5-Jahres-Gesamtwert | €55,800 | €48,480 |
Der Einzelmodus spart 7.320 €. Und Sie haben Spielraum für 400 Gbit/s und mehr.
Die Lektion: Multimode gewinnt aus reinen Kostengründen nur dann, wenn die Entfernungen kurz bleiben UND Sie nie über das hinaus upgraden müssen, was OM4 unterstützt. Beide Bedingungen müssen erfüllt sein.
Warum Hyperscale-Betreiber auf den Single-Modus umgestiegen sind
Das Ingenieurteam von Meta veröffentlichte bereits 2017 eine Analyse seiner optischen 100G-Infrastruktur. Das wichtigste Ergebnis: Singlemode-Glasfaser führte trotz höherer Transceiverkosten zu niedrigeren Gesamtbetriebskosten für Rechenzentrumsverbindungen. Ihr Satz lautete „Zukunftssichernde Entfernung durch mehrere Generationen der Datenratenentwicklung“ (Quelle: engineering.fb.com/2017/03/08/data-center-engineering/designing-100g-optical-connections/).
Sie haben nicht für den heutigen Einsatz optimiert. Sie optimierten die kumulativen Kosten von 40 G, dann 100 G, dann 400 G und was auch immer danach kommt, und zwar alle, die über dieselbe Glasfaseranlage laufen.
Google, Microsoft und Amazon haben ähnliche Infrastrukturentscheidungen getroffen. Wenn Sie Millionen von Glasfaserverbindungen in Hunderten von Einrichtungen bereitstellen, ist die richtige Berechnung der Gesamtkosten wichtiger als die Minimierung der Ausgaben für das erste Jahr.
Unternehmenskäufer haben in der Regel andere Einschränkungen. Ein kleinerer Maßstab bedeutet, dass die prozentualen Einsparungen gegenüber günstigeren Multimode-Transceivern überwiegen können. Kürzere Planungshorizonte lassen die Frage nach den Upgrade-Kosten weit entfernt erscheinen. Budgetzyklen belohnen niedrige Anfangsausgaben im Vergleich zur Lebenszyklusoptimierung.
Ich verstehe diesen Druck. Ich habe an Besprechungen teilgenommen, bei denen das Finanzteam jede Option abgelehnt hat, die die Investitionsausgaben dieses Quartals erhöht hätte, unabhängig von den langfristigen Auswirkungen. Das ist eine legitime geschäftliche Überlegung. Betrachten Sie es einfach als einen finanziellen Kompromiss-, nicht als einen technischen.
Multimode-Qualitäten erklärt
Wenn Sie festgestellt haben, dass Multimode für Ihre Anwendung geeignet ist, kommt es auf die Auswahl der richtigen Sorte an.
OM1 und OM2 (Legacy)
Ihre 62,5-μm-Kerne können moderne Hochgeschwindigkeitsübertragungen nicht effizient unterstützen. Der aktuelle TIA-568.3-E-Standard rät von neuen OM1/OM2-Installationen ab. Wenn Ihnen jemand diese Noten zitiert, stellen Sie dessen Fachwissen in Frage.
OM3
Verwendet einen laseroptimierten 50-μm-Kern mit einer effektiven modalen Bandbreite von 2000 MHz·km bei 850 nm. Die maximale Reichweite bei 10 Gbit/s beträgt 300 Meter. Bei 100 Gbit/s mit SR4-Optik erhalten Sie 100 Meter.
OM4
Erhöht die Bandbreite auf 4700 MHz·km und erweitert die 10G-Reichweite auf 400 Meter und die 100G-Reichweite auf 150 Meter. Benutzt auch eine Aquajacke, daher ist die Kennzeichnung zur Identifizierung wichtig.
OM5
Hält die Bandbreite von OM4 bei 850 nm und erhöht gleichzeitig die Leistung im gesamten 850--953-nm-Bereich für Kurzwellen-Wellenlängenmultiplex (SWDM). Dies ermöglicht eine höhere Kapazität über dieselben Faserpaare durch die Verwendung mehrerer Wellenlängen. Die Jackenfarbe ist Limettengrün. Die Technologie hat sich bewährt, die Akzeptanz bleibt jedoch begrenzt, da parallele Optiken (SR4, SR8) die meisten Bandbreitenanforderungen für kurze Reichweiten erfüllt haben, ohne dass SWDM-Komplexität erforderlich war.
Wichtiger Kompatibilitätshinweis:
OM1/OM2 verwenden 62,5 μm-Kerne. OM3/OM4/OM5 verwenden 50μm-Kerne. Sie können verschiedene Kerngrößen nicht direkt anschließen. Die Nichtübereinstimmung führt zu einem starken Signalverlust, typischerweise 3-4 dB oder mehr, oft genug, um die Verbindung vollständig zu unterbrechen. Ein Upgrade von der Vorgängerversion OM1/OM2 erfordert einen vollständigen Austausch in den betroffenen Segmenten und nicht nur Transceiver-Änderungen.
Single mOde-Standards, die wichtig sind
Singlemode-Glasfaser folgt den Empfehlungen ITU-T G.652 und G.657 und nicht den OM-Bezeichnungen.
G.652.D
Der aktuelle Standard für universelle Singlemode-Fasern. Zu den wichtigsten Spezifikationen gehören eine maximale Dämpfung von 0,4 dB/km bei 1310 nm und 0,25 dB/km bei 1550 nm, eine Polarisationsmodendispersion unter 0,2 ps/√km und Low-Water-Peak-Eigenschaften, die CWDM im gesamten Spektrum von 1260–1625 nm ermöglichen. Diese Stufe ist im Wesentlichen für alle Unternehmens- und Rechenzentrumsanwendungen geeignet.
G.657
Fügt Biegeunempfindlichkeit für Installationen hinzu, bei denen eine enge Verlegung unvermeidlich ist. G.657.A1 toleriert einen Biegeradius von 10 mm und behält gleichzeitig die volle Kompatibilität mit G.652.DG657.A2 bei, wodurch diese Grenze auf 7,5 mm erhöht wird. G.657.B3 erreicht 5 mm, allerdings mit einigen Kompromissen bei der Spleißkompatibilität.
Für 5G-Fronthaul-Bereitstellungen
Wenn Glasfasern durch beengte Anschlusskästen und dichte Kabeltrassen verlaufen, ist G.657.A2 zur Standardwahl geworden. Bei Standard-G.652.D-Fasern kommt es bei Biegeradien unter 15 mm zu messbaren Verluststeigerungen. Biegeunempfindliche Fasern vermeiden dieses Problem, ohne dass spezielle Handhabungsverfahren erforderlich sind.
OS1 und OS2
TIA-Bezeichnungen, die ungefähr G.652-Varianten entsprechen. OS2 legt strengere Dämpfungsgrenzwerte fest (maximal 0,4 dB/km) und wird im Allgemeinen für Neuinstallationen bevorzugt.
Über das Steckerproblem möchte niemand diskutieren
Ich habe mehr Netzwerkausfälle gesehen, die durch eine Kontamination der Anschlüsse verursacht wurden, als durch eine Nichtübereinstimmung der Glasfasertypen.
Die Fiber Optic Association gibt an, dass verschmutzte Anschlüsse die meisten Probleme mit Glasfasernetzwerken verursachen. Ein einzelnes 1 μm großes Staubpartikel auf der Endfläche eines Singlemode-Steckers blockiert etwa 1 % des Lichts, was einem Einfügungsverlust von etwa 0,05 dB entspricht. Häufen sich ein paar verunreinigte Verbindungen über eine Verbindung an, ist Ihr gesamtes Verlustbudget aufgebraucht.
Das Reinigen jeder Verbindung vor dem Zusammenstecken ist nicht optional. Es ist obligatorisch.
Und doch besuche ich regelmäßig Standorte, an denen Techniker diesen Schritt überspringen, weil sie es eilig haben oder weil sie davon ausgehen, dass die werkseitig abgeschlossenen Baugruppen sauber ankommen. Das tun sie nicht immer.
Der APC- oder UPC-Poliertyp erzeugt einen weiteren Fehlermodus. APC-Steckverbinder haben eine um 8-Grad abgewinkelte Endfläche, die die Rückreflexion minimiert. UPC-Stecker haben eine flache Politur. Diese sind mechanisch nicht kompatibel. Durch die Verbindung des grünen APC mit dem blauen UPC entsteht ein Luftspalt, der einen Verlust von 10 dB oder mehr verursacht. Genug, um jeden Link vollständig zu zerstören.
Aus diesem Grund gibt es eine Farbcodierung. Grün bedeutet APC. Blau bedeutet UPC. Verpaaren Sie sie unter keinen Umständen miteinander.
Anwendungsempfehlungen
Rechenzentrums-ToR und Intra{0}}Rack
Multimode OM4 mit LC-Duplex- oder MTP/MPO-Anschlüssen. Bei Entfernungen unter 10 Metern sind die Transceiver-Kosten dominant.. 100G SR4 funktioniert einwandfrei.
Spine-Leaf-Verbindungen für Rechenzentren
Distanz bewerten. Unter 100 Metern bleibt Multimode kostengünstig-. Über 150 Meter oder bei der Planung einer 400G-Migration geben Sie von Anfang an den Einzelmodus an.
Rechenzentrumsverbindung (Campus oder U-Bahn)
Nur Single-Modus. Die Entfernungen reichen von Hunderten von Metern bis zu mehreren Dutzend Kilometern. Es gibt keine Multimode-Option.
Rückgrat des Unternehmensaufbaus
Einzelmodus für Läufe über 150 Meter oder wenn zukünftige Geschwindigkeiten von 100G+ erwartet werden. Multimode akzeptabel für kürzere Läufe ohne Upgrade-Pläne.
5G-Fronthaul (RU nach DU)
Einzelmodus, typischerweise G.657.A2 für Biegetoleranz. Die Entfernungen betragen üblicherweise 100 Meter bis 20 Kilometer. Die im Fronthaul verwendeten CPRI- und eCPRI-Protokolle erfordern eine konsistente Konnektivität mit geringer -Latenz, die durch die Entfernungsbeschränkungen des Multimodes beeinträchtigt würde.
Industrie und Fertigung
Beide Typen je nach Entfernung. Die elektromagnetische Immunität von Fiber macht es ideal für Umgebungen mit schwerer elektrischer Ausrüstung, Schweißarbeiten oder Antrieben mit variabler Frequenz. Die Wahl wird zu einer reinen Entfernungs- und Upgrade-Berechnung.
Treffen Sie Ihre Entscheidung
Ignorieren Sie jeden, der Ihnen sagt, dass es eine universelle Antwort gibt. Die richtige Wahl hängt von Ihren spezifischen Entfernungen, Ihrer Bandbreiten-Roadmap, Ihrer Linkanzahl und dem Interesse Ihres Unternehmens an Infrastrukturaktualisierungsprojekten ab.
Bei Bereitstellungen mit Streckenlängen überwiegend unter 100 Metern und ohne Pläne, 100 Gbit/s zu überschreiten, minimiert Multimode OM4 die Gesamtkosten. Der Transceiver spart Verbindungen bei hoher Verbindungsanzahl.
Bei Bereitstellungen mit gemischten Entfernungen, einschließlich einiger Strecken im Bereich von 150 -500 Metern, eliminiert der Einzelmodus das Risiko, dass nach der Installation festgestellt wird, dass bestimmte Verbindungen Ihre Zielbandbreite nicht unterstützen.
Für Bereitstellungen, die eine eventuelle Migration auf 400 Gbit/s oder mehr planen, bietet der Einzelmodus den klarsten Upgrade-Pfad. Die Faser selbst muss nicht ersetzt werden, wenn die Transceiver-Technologie Fortschritte macht.
Wir fertigen beide Typen. Wir haben keinen finanziellen Anreiz, das eine über das andere zu schieben. Was wir jedoch haben, ist die Erfahrung, zu beobachten, wie Kunden mit angemessenen Entscheidungen erfolgreich sind und mit einer nicht übereinstimmenden Infrastruktur zu kämpfen haben. Das Ziel besteht darin, die Faser an Ihren tatsächlichen Bedarf anzupassen und nicht, Ihnen das zu verkaufen, was den größten Auftrag generiert.
Wenn Sie sich über Ihre spezifische Situation nicht sicher sind, senden Sie uns Ihren Linkfahrplan mit Entfernungen und geplanten Geschwindigkeiten. Wir können die Kostenszenarien modellieren und Ihnen genau zeigen, wo die Haltepunkte für Ihr Projekt liegen.
